Programmation manuelle d'une séquence tracteur à l'arrêt

RXA0110773-UN-09SEP10

Bouton Menu de l'accoudoir CommandARM→ Touche programmable iTEC → Touche programmable Marche/arrêt iTEC → Touche programmable Réglages avancés

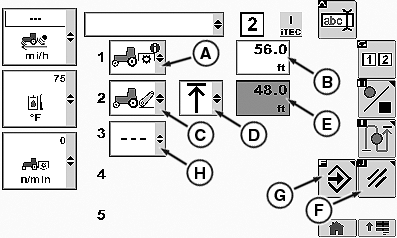

RXA0108920-UN-29JUL10

Page Édition iTEC

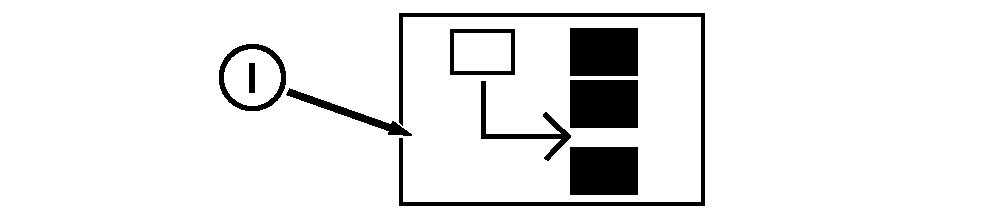

RXA0109992-UN-20AUG10

Fonction Insérer

A - Première fonction

B - Champ de saisie de la distance pour la première fonction

C - Deuxième fonction

D - Opération

E - Champ de saisie de la distance pour la deuxième fonction

F - Touche programmable Annuler

G - Touche programmable Enregistrer/Entrée

H - Fonction Supprimer

I - Fonction Insérer

1. NOTE: Si le nom de l'équipement n'a pas été chargé ou s'il doit être édité, se référer à Entrée ou édition du nom d'équipement dans la présente section du livret d'entretien.

   Sélectionner le bouton Menu.

2. Sélectionner la touche programmable iTEC.

3. Sélectionner la touche programmable Marche/arrêt iTEC pour activer iTEC.

4. Sélectionner la touche programmable Réglages avancés.

   NOTE: Voir la description et l'affichage dans la présente section du livret d'entretien pour avoir une liste complète des fonctions disponibles. Pour supprimer une fonction, sélectionner la fonction Supprimer (H). Pour insérer une fonction dans une séquence, sélectionner la fonction Insérer (I).

5. Sélectionner la liste déroulante de la première fonction (A).

6. Sélectionner la fonction, PDF par exemple.

7. Comme PDF activé n'a pas d'opération disponible, sélectionner le champ de saisie de la distance (B).

8. Sélectionner la liste déroulante de la deuxième fonction (C) et sélectionner la fonction, par exemple relevage arrière.

9. Sélectionner la liste déroulante d'opérations (D).

10. Sélectionner le champ de saisie (E) de la distance.

11. Continuer à charge les fonctions, les fonctionnements et les distances, jusqu'à 20 fonctions.

    NOTE: Pour annuler une séquence, sélectionner la touche programmable Annuler (F).

    Après sélection de la touche programmable Enregistrer/Entrée, les séquences sont triées par ordre de distance croissante, par exemple dans l'illustration à droite, la deuxième fonction avec une distance de 48 ft se trouvera en première position. La fonction PDF activée décrite et commençant à 56 ft sera la deuxième fonction de la page.

12. Lorsque la séquence est complète, sélectionner la touche programmable Enregistrer/Entrée (G) pour sauvegarder le programme.
