Réglage et serrage des roues arrière—Essieu fixe

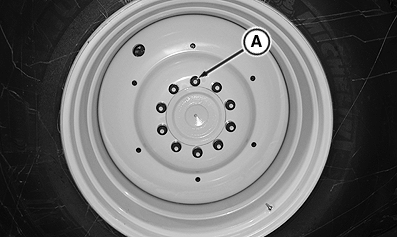

RXA0113849-UN-09FEB11

Essieu fixe

A - Vis, voile sur flasque d'essieu

ATTENTION: Éviter tout risque de blessure. Ne jamais utiliser le tracteur si les boulons de roue sont desserrés. Les vis de roue sont des éléments essentiels qui doivent être resserrés.

IMPORTANT: La distance entre le flanc du pneu et l'aile ne doit pas être inférieure à 50 mm (1,97 in).

La distance entre la surface de roulement (arête) du pneu et l'aile ne doit pas être inférieure à 60 mm (2.36 in).

Objet de la mesure	Nature de la mesure	Valeur prescrite
Boulons fixant le disque au flasque de l'essieu (A)	Couple de serrage	610 N.m (450 lb-ft)

Il est possible de permuter les roues complètes; ce faisant, garder le sens de marche des pneus.

Après réglage, serrer les boulons de roue au couple prescrit (A).

IMPORTANT: Resserrer tous les boulons de fixation des roues après avoir parcouru 100 m (328 ft), puis au bout de 3 heures et 10 heures d'utilisation.
