GreenStar rendszer komponensek beszerelése

FONTOS: Ez a jármű egy vagy több CAN-Bus hálózatot alkalmaz. Nem azonosított eszköz/kiegészítő csatlakoztatása a gép hálózatához, a gép teljesítményének csökkenését vagy működési hibáját okozhatja. Továbbá, nem azonosított eszközöket amelyek a traktor funkcióit is kezelhetik, ne csatlakoztasson a munkaeszköz vezérlő hálózathoz (ISOBUS).

RXA0104665
RXA0104665-UN-10SEP09

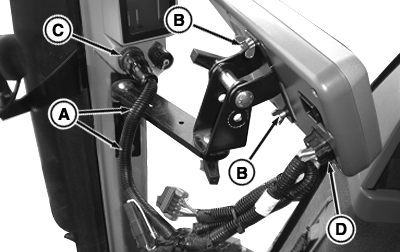

Szerelje fel a tartót a fülkeoszlop rögzítési pontjaira

RXA0109995
RXA0109995-UN-20AUG10

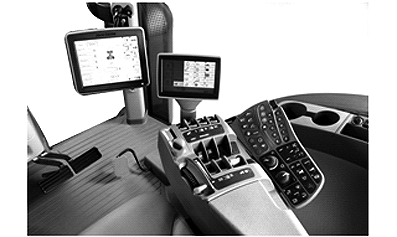

GreenStar monitor elölnézet

RXA0109999
RXA0109999-UN-20AUG10

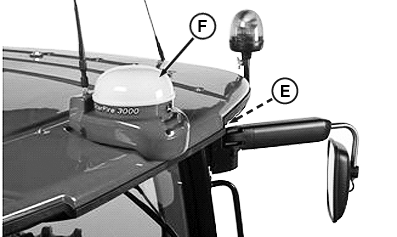

Kösse be a StarFire antennát

A - Fülkeoszlop rögzítési pontok

B - Szárnyas anya (2 db)

C - GreenStar sarokoszlop csatlakozó

D - GreenStar kijelző csatlakozó

E - StarFire vevő csatlakozó

F - StarFire műholdvevő

  1. Szerelje fel a tartót a fülkeoszlop rögzítési pontjaira (A).

  2. Rögzítse a monitort a tartón a szárnyas anyákkal (B) (a monitor tartozéka).

  3. Kösse be a vezetéket a sarokoszlop csatlakozóba (C) és az alsó Greenstar kijelző csatlakozóba (D) a monitor hátulján.

  4. Úgy állítsa be a monitort, hogy kényelmesen elérje, de ne zavarja a kilátást.

  5. Csatlakoztassa a StarFire vevő csatlakozóját (E) a StarFire vevőhöz (F).

    MEGJEGYZÉS: A kompatibilis adapter vezetékek tekintetében forduljon a John Deere képviselőjéhez.
