Első hárompont-emelő—Az emelés és süllyesztés alapértékeinek beállítása

RXA0117610-UN-10JUN11

CommandARM Menü gomb → SCV funkciógomb → Speciális beállítások funkciógomb

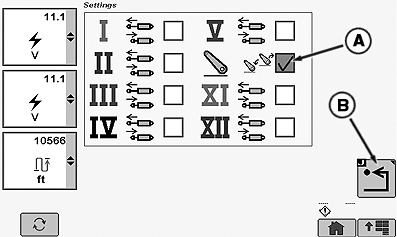

RXA0125210-UN-23FEB12

Mellső hárompont-emelő ikon

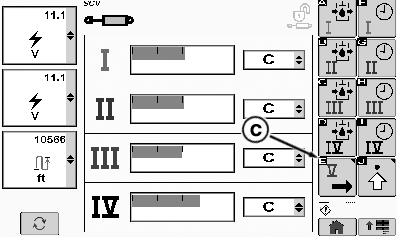

RXA0125244-UN-23FEB12

Következő oldal

A - Mellső hárompont-emelő differenciál áramlási mennyiség mező

B - Visszatérés a főoldalra

C - Következő oldal

MEGJEGYZÉS: A mellső hárompont-emelőhöz tartozó áramlási sebességek nem választhatók ki a kijelző jobb oldalán elhelyezkedő funkcióbillentyűkkel.

A funkcióbillentyűk kizárólag a pozíciószenzorokkal ellátott hárompont-emelők felső és alsó pozíció-határértékeinek beállítására szolgálnak.

A mellső hárompont-emelő beállításai ugyanazok, mint a szelektív vezérlőszelepek (SCV) esetén.

A pozíciószenzorral ellátott első hárompont-emelők beállítása és vezérlése ugyanúgy történik, mint a programozott módra állított SCV-ké. Lásd a Programozott mód szakaszt a 61. Szelektív vezérlőszelep fejezetben.

A mellső hárompont-emelő különböző áramlási sebesség beállításokkal rendelkezhet a hárompont-emelő emelés és süllyesztés funkciója esetén, a Független mód beállításainak használatával. Lásd a Független mód részt a 61. Szelektív vezérlőszelep fejezetben.

A hárompont-emelő emelés és süllyesztés sebességei a rendelkezésre álló áramlási sebességek kiválasztásával állíthatók be. Csökkentse az áramlási sebességet az emelés vagy a süllyesztés sebességének csökkentéséhez.

A pozíciószenzoros hárompont-emelőkön, a hárompont-emelő pozíciója ugyanúgy vezérelhető, mint a TouchSet mélységszabályozos SCV esetében.

A kívánt módosítások végrehajtását követően a hárompont-emelő vezérlőkar megnyomása a kiválasztott felső és alsó határértékek között működteti a hárompont-emelőt. A hárompont-emelő rendszer vezérli az olajáramlást a hárompont-emelő lassításához, amikor az megközelíti a kívánt pozíciót.

1. A mellső hárompont-emelő különböző emelési és süllyesztési áramlási sebességeinek beállításához válassza ki a CommandARM menü gombot, az SCV funkcióbillentyűt, majd a “J” Speciális beállítások funkcióbillentyűt.

2. Ellenőrizze a mellső hárompont-emelő kiválasztható áramlási sebesség mezőjének (A) ikonját az SCV listában.

3. Válassza ki a “J” funkcióbillentyűt (B) az SCV főoldalra történő visszatéréshez.

4. Válassza ki az “E” funkcióbillentyűt (C) a következő képernyő eléréséhez, az áramlási sebességek beállítása érdekében.

5.

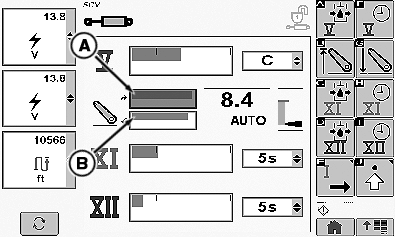

   RXA0125242-UN-23FEB12

   Hárompont-emelő áramlási sebessége

   A - Hárompont-emelő emelés áramlási sebessége

   B - Hárompont-emelő süllyesztés áramlási sebessége

   Állítsa be a hárompont-emelő emelés áramlási sebességét (A) vagy a hárompont-emelő süllyesztés áramlási sebességét (B) a megfelelő áramlási mező kijelölésével és az áramlási érték megváltoztatásával.

---




6.

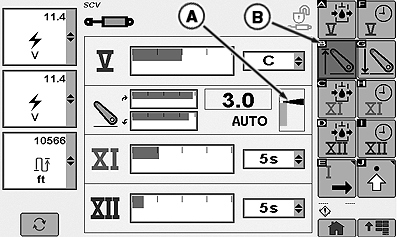

   RXA0125211-UN-23FEB12

   Hárompont-emelő beállított felső határértéke


   RXA0125214-UN-23FEB12

   Hárompont-emelő alsó határérték

   A - Beállított felső határérték

   B - Beállított felső határérték funkciógomb

   C - Alsó határérték

   D - Alsó határérték funkcióbillentyű

   Az első hárompont-emelő vezérlőkarral állítsa a hárompont-emelőt a kívánt felső határértékre (A). A “B” (B) funkcióbillentyű megnyomásával mentse el a felső pozíció beállítást.

---




7. Az első hárompont-emelő vezérlőkarral állítsa a hárompont-emelőt a kívánt alsó határértékre (C). A “G” (D) funkcióbillentyű megnyomásával mentse el az alsó pozíció beállítást.

   MEGJEGYZÉS: Lehet, hogy a hárompont-emelő vezérlőkar reteszelt állásai ebben a helyzetben még nem állítják a hárompont-emelőt a beállított pozíciókba, de lehet, hogy a hárompont-emelő fel-le mozgatva túllépi a beállított pozíciókat, ha a hárompont-emelő vezérlőkar nincs reteszelt állásban.
