A kiegészítő elektromos elosztóaljzat és az egyéb elektromos aljzatok használata (ha van)

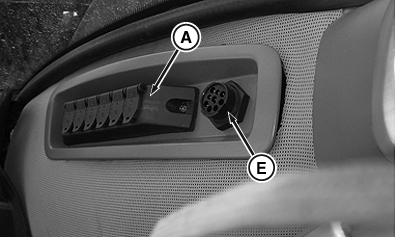

RXA0099078-UN-25FEB09

Kiegészítő elektromos elosztóaljzat

RXA0085747-UN-26JAN06

Kiegészítő kényelmi elektromos elosztóaljzat

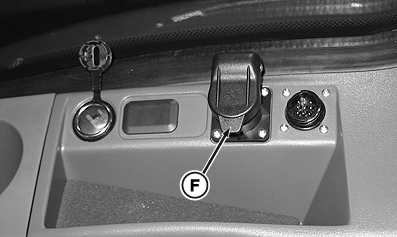

RXA0104660-UN-10SEP09

Elektromos aljzat tartozékok számára a jobb oldali kezelőpulton

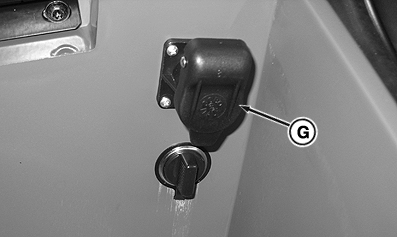

RXA0104658-UN-10SEP09

Kiegészítők elektromos csatlakozója a tárolódobozban

RXA0104664-UN-10SEP09

Kiegészítő elektromos csatlakozó

A - Kiegészítő elektromos elosztóaljzat

B - Akkumulátor (közvetlen)

C - Test

D - Akkumulátor (kapcsolt)

E - Diagnosztikai csatlakozó (csak a szerviz használhatja)

F - Aljzat tartozékok számára (jobb oldali kezelőpult)

G - Aljzat tartozékok számára (a tárolódobozban)

H - Akkumulátor (közvetlen)

I - Test

J - Akkumulátor (kapcsolt)

FONTOS: Az elektromos elosztó aljzaton nincs túlfeszültség-védelem. A program memóriával rendelkező elektromos berendezések a feszültséghullámok és csúcsok ellen védelmet igényelnek.

A kiegészítő tápfeszültség-kapocs (A) 6 db 12 V-os és test kimenetet biztosít további kapcsolt berendezések áramellátása céljából. Ez a feszültségkimenet 30 A, gyújtásról, és 30 A közvetlenül akkumulátorról.

A csatlakozó dugó közvetlenül az aljzatba csatlakoznak. A csatlakozó feszültségellátását kapcsolt feszültségre válthatja, ha kiveszi a dugón lévő horony végében lévő kis fület és elfordítja 180°-kal.

Az alábbi adapterek kaphatók a John Deere™ márkakereskedésekben: szivargyújtó adapterek, háromérintkezős komfort adapterek és szabvány adapterek.

MEGJEGYZÉS: A csatlakozók 30 A-es biztosítékkal vannak védve.

A 12 voltos aljzatok (F) tartozékok számára a jobb oldali kezelőpulton, illetve aljzat (G) a tárolódobozban. Kiegészítő felszerelések csatlakoztatására szolgálnak.

A (H) érintkezőre az akkumulátor tápfeszültsége van kapcsolva (közvetlenül), az (I) érintkező a test és a (J) a kapcsolt tápfeszültség. A csatlakozókról további információkat az adott felszerelés telepítési útmutatójában találhat, vagy kérje a John Deere szerviz segítségét.
