Deluxe kitámasztók használata

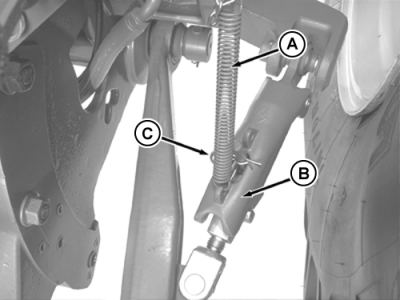

RW55548A-UN-06NOV99

A - Lánc/rugó

B - Retesz

C - Csap

FONTOS: A stabilizátorok használata esetén ellenőrizze a hárompont-emelő teljes mozgási tartományát. Ha a traktor 710/70R38 méretű, vagy nagyobb gumiabroncsokkal rendelkezik, ellenőrizze, hogy nem ér-e bele valamibe.

A stabilizátor rendszert egy lánc/rugó (A) és egy retesz (B) működteti. Amikor a retesz fel van emelve (a retesz felemeléséhez távolítsa el a (C) csapot) az emelőkarok oldalirányban kilengenek, egyébként rögzítve vannak.

A lánc (A) rövid:

Az emelőkarok szállítási helyzetben rögzítve vannak (merev beállítás), lesüllyesztett helyzetben lehet oldalirányú elmozdulásuk.

A lánc (A) hosszú:

Az emelőkarok minden helyzetben rögzítve vannak.

RXA0053470-UN-17MAY01

RXA0053471-UN-17MAY01

A - Rögzítő

B - Retesz

C - Fogantyú

Tolasson a traktorral a munkaeszköz közepéhez. Vegye le a rögzítőt (A), emelje meg a reteszt (B) és emelje fel a fogantyút (C).

A fogantyú elforgatásával állítsa be a támaszt. A beállítás után hajtsa le a kengyelt és szerelje vissza a karikát (A).
