Munkaeszköz tápfeszültség relé modul

RXA0110047-UN-26AUG10

Távolítsa el a hátsó fedelet.

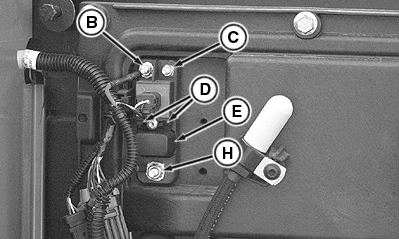

RXA0109345-UN-16AUG10

Munkaeszköz tápfeszültség relé modul

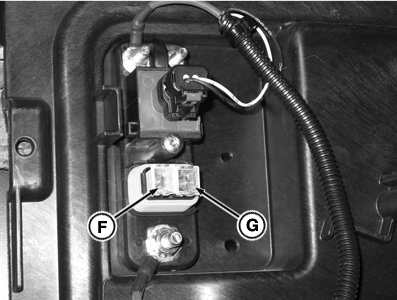

RXA0100356-UN-03FEB09

Burkolat eltávolítása a munkaeszköz tápfeszültség relé modulhoz való hozzáféréshez

A - Csavarok

B - Kapcsolt tápfeszültség bekötési pontja

C - Állandó tápfeszültség bekötési pontja

D - Fülek a biztosítéktartó fedelén

E - Biztosítéktartó burkolata

F - 60 amperes biztosíték

G - 30 amperes biztosíték

H - Akkumulátor bemeneti érintkező

Távolítsa el a négy csavart (A) és a hátsó fülke burkolatot. A munkaeszköz tápfeszültség relé modul a bal felső sarokban található, és a munkaeszköz busz leválasztható csatlakozójára továbbítja a tápfeszültséget.

A bal felső modul érintkező a kapcsolt tápfeszültség bekötési pontja (B), melyet 60 amperes biztosíték (F) véd. A jobb felső modul érintkező az állandó tápfeszültség bekötési pontja (A), melyet 30 amperes biztosíték (G) véd.

Az alul középen található érintkező (H) az akkumulátor áramellátás bekötési pontja.

A biztosítékok cseréje

1. Nyomja le a biztosítéktartó burkolatán lévő füleket (D), és vegye le a biztosítéktartó burkolatát (E).

2. Az eltávolításhoz húzza egyenesen hátra a biztosítékot.

3. Cserélje ki az új biztosítékra.

4. Tegye vissza a burkolatot, és csúsztassa a rögzítőfüleket a burkolat peremére.
