Beállított sebességek – Útmutató és példák

RXA0053043-UN-26APR01

1-es példa

RXA0053045-UN-26APR01

2-es példa

RXA0053049-UN-26APR01

3-as példa

RXA0053047-UN-26APR01

4-es példa

Az 1-es beállított sebesség értéke mindig legalább 10%-kal kevesebb lesz, mint a 2-es beállított sebesség. Ez biztosítja a sima átmenetet a két sebességtartomány között és ezt mutatják be a következő példák.

MEGJEGYZÉS: Az F1 előremenetben, az 1-es sebességtartományban beállított sebességet jelöli. Az F2 előremenetben, a 2-es sebességtartományban beállított sebességet jelöli.

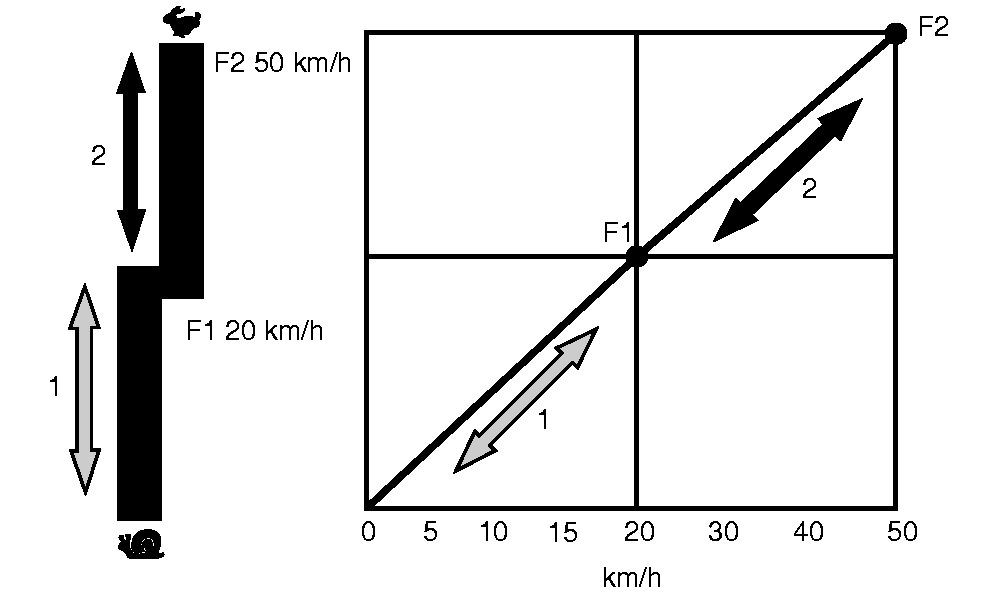

1. példa: Minden egyes sebességtartományban a maximális előremeneti sebességek vannak kiválasztva.

2. példa: Az 1-es beállított sebesség 10 km/h-ra (6 mph) lett csökkentve. A 2-es beállított sebesség nem lett megváltoztatva, de a 2-es tartomány alsó része automatikusan lecsökken, hogy egy szinten legyen az 1-es tartomány tetejével.

MEGJEGYZÉS: Az aktuális beállított sebesség növekedése, vagy csökkenése a beállított tartomány legalább 10%-a és felmehet akár 12,5%-ra is. A 3-as és 4-es példában 10% látható és akár 2,5%-kal is eltérhet az ábrán látható sebességektől.

3. példa: A 2-es “beállított” sebesség 5 km/h-ra (3 mph) lett csökkentve. Az 1-es “beállított” sebesség automatikusan lecsökken 4,5 – 4,3 km/h (2.8 – 2.7 mph) értékre, 10 – 12,5%-kal a 2-es “beállított” sebesség alá.

4. példa: Az 1-es beállított sebesség 20 km/h (12.4 mph) értékre lett növelve, ami magasabb, mint a 2-es beállított sebesség értéke. A 2-es beállított sebesség automatikusan megnő 22 – 22,5 km/h (13.7 – 14.0 mph) értékre, 10 – 12,5%-kal az 1-es beállított sebesség új értéke fölé.
