Traktor felbakolása - Emelési pontok (2010-52-EU)

Az ábra bemutatja az ajánlott emelési pontokat a traktor alábakolásához. Használjon arra alkalmas emelőberendezést.

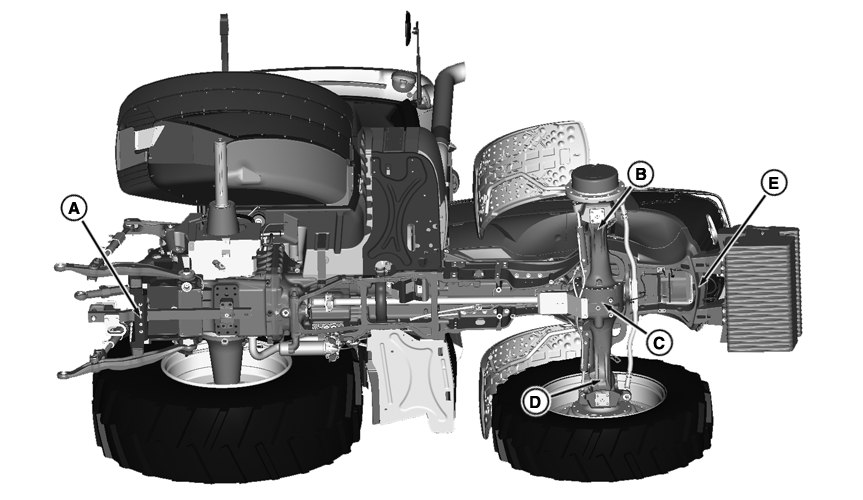

RXA0126240-UN-04MAY12

Alsó emelési pontok

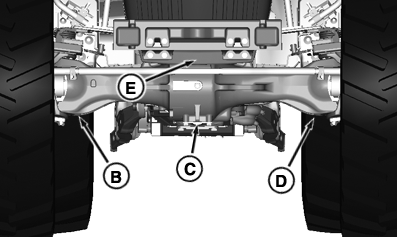

RXA0126239-UN-04MAY12

Első emelési pontok

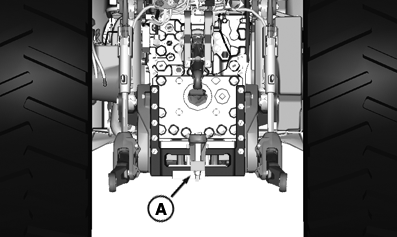

RXA0126241-UN-04MAY12

Hátsó emelési pont

A - Traktor hátuljának megemelése, pl. hátsó kerék levételéhez

B - Az első híd jobb oldalának megemelése, pl. a jobb első kerék levételéhez

C - Híd közepének megemelése (Használjon faéket a tengely billegésének megakadályozására)

D- Az első híd bal oldalának megemelése, pl. a bal első kerék levételéhez

E - Traktor elejének megemelése a súlytartó alatt

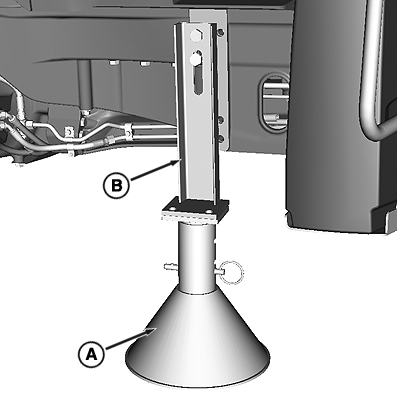

RXA0113923-UN-22FEB11

JT07211 hátsó differenciálmű támasztó állvány/ KJD10539 támasztóállvány adapter

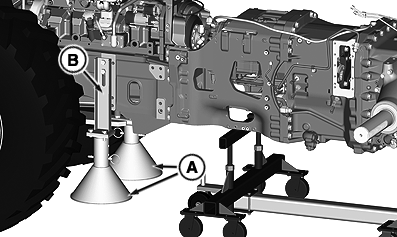

RXA0122362-UN-22NOV11

JT07211 hátsó differenciálmű támasztó állvány/ KJD10539 támasztóállvány adapter

A - JT07211 hátsó differenciálmű támasztóállvány (2 db)

B - KJD10539 támasztóállvány adapter (2 db)

1. VIGYÁZAT: Csak minősített emelőberendezést használjon. Csak szilárd és vízszintes talajon bakolja alá a traktort. Mielőtt további munkákat végezne a traktoron, először biztosítsa ki megfelelő tartóbakokkal. A bemutatott speciális John Deere szerszámok használhatóak erre a célra. Ezek a tartóbakok elérhetőek a John Deere márkakereskedőknél.

   Kösse le az akkumulátor testkábelét.

2. Szerelje le a mellső pótsúlyokat, vagy a mellső hárompont emelőt, ha van a gépen.

3. Emelje fel a traktor elejét, és szereljen fel JT07211 hátsó differenciálmű támasztóállványt (A) KJD10539 támasztóállvány adapterrel (B) együtt M20 x 40 mm-es (10,9-es osztályú) csavarokkal a traktor mindkét oldalára.

RXA0084749-UN-25OCT05

JT07211 támasztóállvány

KJD10539-UN-14DEC06

KJD10539 támasztóállvány adapter
