A pótkocsi vonófej ellenőrzése és kenése

VIGYÁZAT: Azokat az alkatrészeket, amelyek elérték vagy meghaladták a kopási határértéküket, újakra kell cserélni.

LX1041808-UN-27NOV06

Ha a típustáblán jelzett “D”-érték 65 vagy ennél kevesebb, tartsa be a következő kopási határértékeket (A).

Tétel	Mérés	Specifikáció
Vonóhorog, átmérő (D = 65 vagy kevesebb)	Minimális érték (A), 1 átmérő	43,5 mm 1.71 in.

Ha a táblán jelzett “D”-érték 65-nél nagyobb, vizsgálja meg a következő kopási tűréseket (A).

Tétel	Mérés	Specifikáció
Vonóhorog, átmérő (D = 65-nél nagyobb)	Minimális érték (A), 1 átmérő	45,0 mm 1.77 in.

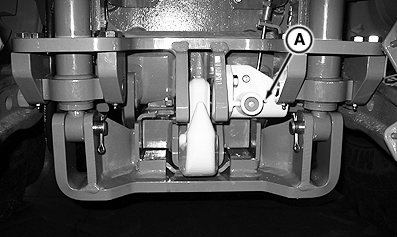

RXA0126860-UN-13JUN12

A - Zsírzógomb

Ellenőrizze az emelő vonóhorog rögzítőcsavarjainak nyomatékát

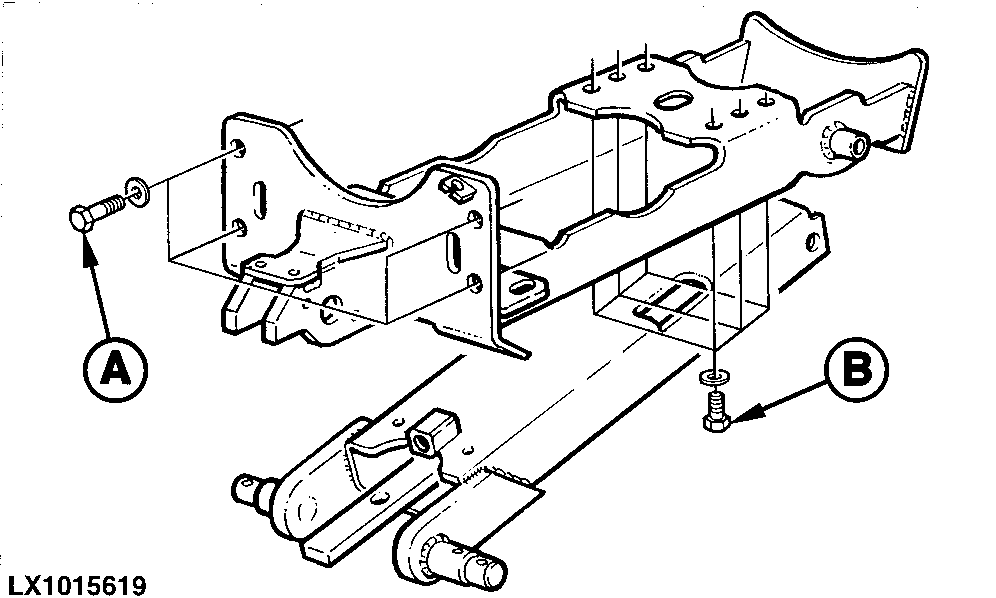

LX1015619-UN-08JAN97

Ellenőrizze a rögzítő csavarok meghúzását.

Húzza meg a csavarokat (A) 450 Nm (330 lb-ft) nyomatékkal.

Húzza meg a csavarokat (B) 265 Nm (190 lb-ft) nyomatékkal.

Ellenőrizze az emelőrudak megfelelő beállítását

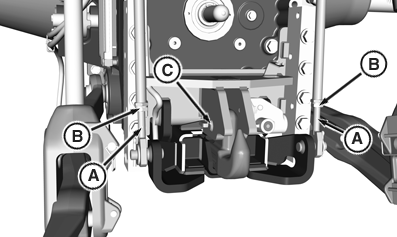

RXA0126855-UN-13JUN12

A - Menetes rúd

B - Biztosítóanya

C - Kereszt rögzítőcsap

FONTOS: Ha a menetes emelőrudak (A) nincsenek egyenlően beállítva, a kereszt rögzítőcsap (C) nem illeszkedik be a helyére, és kilazul.

Ügyeljen az emelőrudak egyenlő beállítására. Az emelőrudak beállításához lazítsa ki a záróanyákat (B), és kapcsolja le a rudakat a vonórúd tartóról. Mérje meg, és forgassa el a menetes rudakat (A) befele vagy kifele, hogy a kereszt rögzítőcsap (C) megfelelően álljon. Húzza meg a kontraanyákat (B) az előírásnak megfelelően.

Tétel	Mérés	Specifikáció
Záróanya (B)	Meghúzási nyomaték	310 Nm 228 lb-ft
