A kezelőszervek beazonosítása
RXA0101118-UN-20MAR09

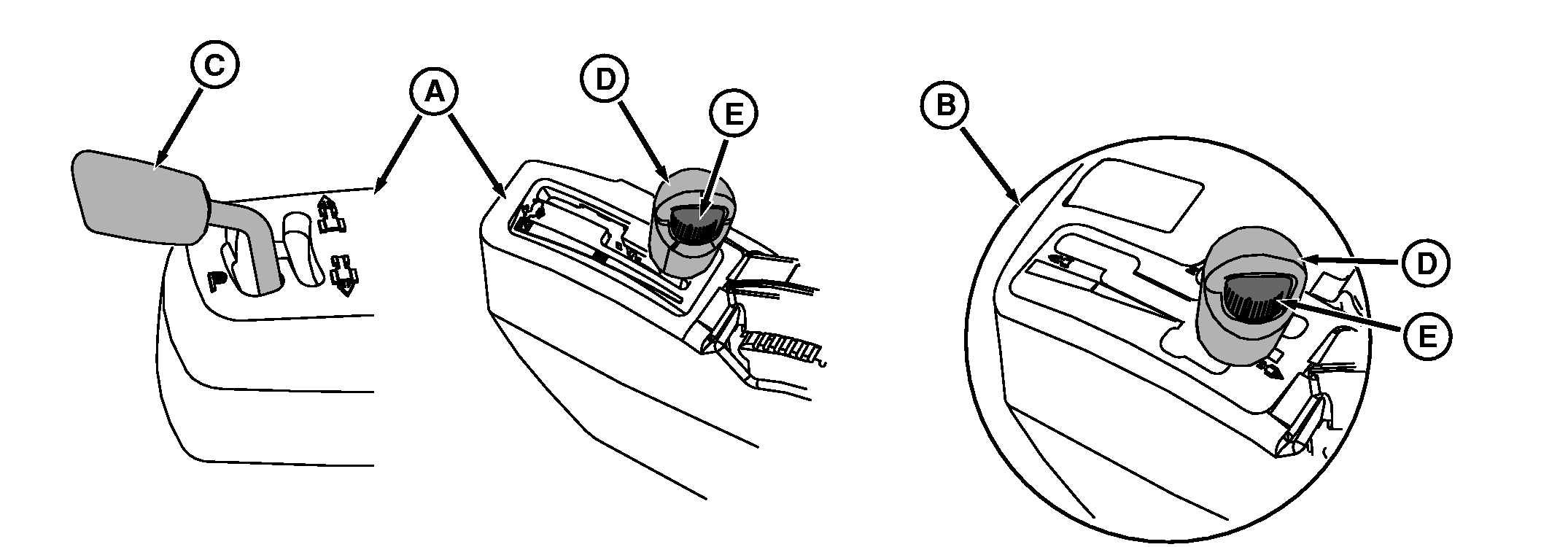

AutoPowr™ kezelőszervek
A - Bal oldali irányváltó vezérlő
B - Jobboldali irányváltó
C - Baloldali irányváltó kar
D - Menetvezérlő kar
E - Állítsa be a sebesség beállító tárcsát
Az AutoPowr™ sebességváltó folyamatosan változtatható haladási sebességet biztosít előre menetben 50 m/h-tól (164 ft/h) 50 km/h (31 mph) sebességig, a traktor jellemzőitől függően. Hátramenetben folyamatosan változtatható haladási sebességet biztosít 50 m/h-tól (164 ft/h) 20 km/h (12.4 mph) sebességig. (A maximális sebességek a gumiabroncsok méretétől függően kis mértékben eltérhetnek.)Az AutoPowr™ hajtóműves traktorok vagy bal oldali irányváltóval, vagy jobb oldali irányváltóval vannak ellátva. A bal oldali szerkezet két karból áll; a bal oldali irányváltó karból (C), mely a traktor haladási irányát, a parkféket és az üres állást kapcsolja. A második a sebességvezérlő kar (D) a CommandARM™ eszközön, és a haladási sebességet szabályozza.
A jobb oldali irányváltós opciónál egy jobb oldali irányváltó kar (B) található a CommandARM eszközön, és a traktor haladási irányát, parkoló és üres állását, valamint haladási sebességét vezérli.
Két változtatható haladási sebességtartomány van előre és hátramenetben egyaránt. A bal oldali irányváltóval szerelt traktoroknak hátramenetben is két sebességtartománya van. A jobb oldali irányváltós traktoroknak hátramenetben csak egy sebességtartományuk van.
A beállított sebesség értékek a legnagyobb haladási sebességek, melyeket az egyes sebességtartományokban el lehet érni. A sebességvezérlő kart a kar nyílás végéig el kell tolni, hogy elérje a beállított sebességet. A sebesség növeléséhez forgassa a sebesség beállító tárcsát (E) az óramutató járásával azonos irányba. Az óramutató járásával ellentétesen csökken.
|
Az AutoPowr a Deere & Company védjegye. A CommandARM a Deere & Company védjegye. |
