A munkaeszköz szintezésének beállítása

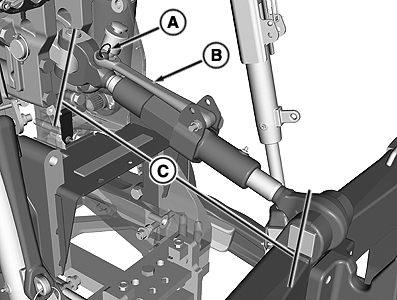

RXA0098642-UN-16JUL08

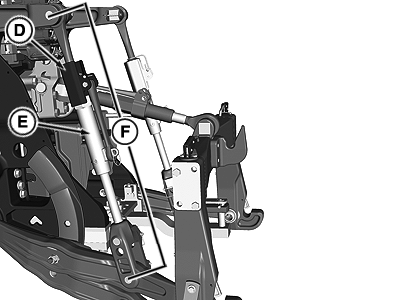

RXA0115830-UN-31MAR11

A - Rögzítőgyűrű

B - Kar

C - A középső függesztőrúd hosszának beállítása

D - Gyűrű

E - Középső rész

F - Az emelőkar hosszának beállítása

1. Állítsa be a munkaeszköz szintezését előre-hátra irányban a középső függesztőrúd állításával.

   • Távolítsa el a rögzítő gyűrűt (A).
   • Hajtsa fel a fogantyút (B).
   • Forgassa a középső függesztőrúd középső részét a kívánt helyzetbe.



2. Rögzítse a fogantyút a biztosító karikával.

3. Mérje meg a csapok középpontja (C) közötti távolságot.

   Tétel	Mérés	Specifikáció
   A középső függesztőrúd hossza (C)
   Beállítások	A 3-es kategóriájú hossza, gyorskapcsoló kerettel	627 – 790 mm (24,7 – 31,1 hüvelyk)

4. A függesztőrudak beállításával végezze el a munkaeszköz oldalirányú szintezését. Csúsztassa a gyűrűt (D) felfelé. Forgassa a függesztőrúd középső részét (E) a kívánt helyzetbe.

5. Mérje meg az emelőkar csapjának középpontja és az emelőkar közötti távolságot.

   Tétel	Mérés	Specifikáció
   Függesztőrúd hossza (F)
   Beállítások	47/48 gumiabroncs csoport	1020—1178 mm (40—46.4 in.)

6. Reteszelje az oldalirányú úszást.

7. Rögzítse a mandzsettát a helyén.
