Navigálás a CommandCenter™ programban—Kiinduló ismertető

MEGJEGYZÉS:

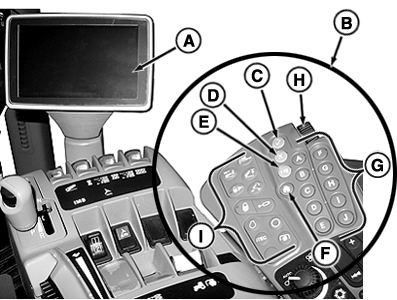

RXA0099737-UN-14JUL10

CommandARM™ és CommandCenter™

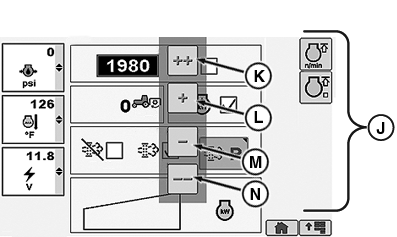

RXA0110755-UN-16SEP10

Érintőgombok

A CommandARM™-hoz rögzített CommandCenter™ (A) lehetővé teszi a kezelő számára, hogy figyelemmel követhesse a gép kezeléséhez szükséges kiválasztott oldalakat.

A CommandCenter™ oldalakon három módon navigálhat:

1. Ha a traktort egy bizonyos funkció teljesítésére szeretné utasítani, forgassa a CommandARM™ kezelőszerveinél a hüvelykujj-tárcsát (H) egy kiválasztott mezőre vagy funkciógombra (J), és nyomja meg a Jóváhagyás gombot (C). A parancs visszavonásához nyomja meg a visszavonás (C) gombot.
2. MEGJEGYZÉS: Az “A” - “J” CommandARM™ funkciógombok (G) megfelelnek a CommandCenter™ oldalakon található funkciógomboknak (J).
   A funkciógombokkal gyorsan a kívánt oldalra navigálhat a rendszerben, majd a hüvelykujj-tárcsával kiválaszthatja a kívánt részt az oldalon belül.
3. Az érintőképernyős CommandCenter™ kijelzővel felszerelt traktorokon, a kiválasztáshoz érintse meg a funkciógombokat, gombokat vagy ikonokat. Az oszlopdiagramon megjelenő beállítások módosítását az értéknövelő/-csökkentő gombokkal végezheti. Az adatbeviteli mezőknél a kívánt értéket begépelheti a billentyűzetről, vagy kijelölheti az egyébként kiemelt adatbeviteli mezőt, és a hüvejkujj-tárcsát görgetve állíthatja be az értéket.

Az elsődleges CommandARM™ kezelőszervek navigációs eszközei az alábbiak:

A—CommandCenter™ biztosítja a kezelő számára a traktor üzemeltetésekor a megfelelő funkciók figyelemmel követését és azonnali megjelenítését.

B — A CommandARM™ kezelőszerv olyan nyomógombokkal, gyorsgombokkal és funkciógombokkal ellátott kezelőpult, amelyekkel a gépkezelő irányíthatja a traktor különböző funkcióit.

C—Jóváhagyás gomb, a kijelölt elem kiválasztására szolgál.

D—Mégse gomb, megszakítja vagy visszavonja az előzőleg kiválasztott műveletet.

E—A “Menü” gomb visszalépteti a kezelőt a CommandCenter™ menübe.

F—Kezdőlap gomb, visszavezeti a kezelőt a kezdőlapra.

G — Funkcióbillentyű gomb aktiválja a funkcióbillentyűket.

H—Hüvelykujj-tárcsa, segítségével a kezelő speciális műveleteket hajthat végre, például módosíthatja az adatbeviteli mezők értékeit. A hüvelykujj-tárcsa előre forgatásával nő az adatbeviteli mező értéke. A hüvelykujj-tárcsa visszafele forgatásával csökken az adatbeviteli mező értéke.

I — A gyorsgombok egyszerűsített navigációval teszik lehetővé a gépkezelő számára egyes oldalak elérését, anélkül, hogy végig kellene haladnia a CommandCenter™ főmenüjén.

J – A funkcióbillentyűk segítségével a gépkezelő gyorsan elérhet adott oldalakat, vagy elhelyezheti a kurzort az oldalon.

K–N Értéknövelő/csökkentő gombok CommandCenter™érintőképernyővel felszerelt traktorokon a kezelő módosíthatja a beállításokat a megfelelő gombok megérintésével. A ++ és - - gombok segítségével a kezelő nagyobb ugrásokkal növelheti vagy csökkentheti az értékeket, mint a + vagy - gombbal. A pontosabb beállítást követelő helyeken, mint a hátsó hárompont-emelő, csak a + és - gomb áll rendelkezésre.
