CommandCenter™ adatbeviteli mezők

RXA0116809-UN-05MAY11

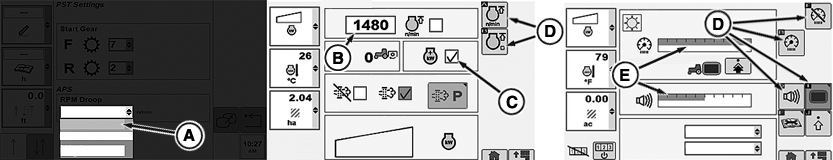

Példák CommandCenter™ legördülő listákra, jelölőnégyzetekre, beviteli mezőkre, funkciógombokra és oszlopdiagramokra

RXA0116810-UN-05MAY11

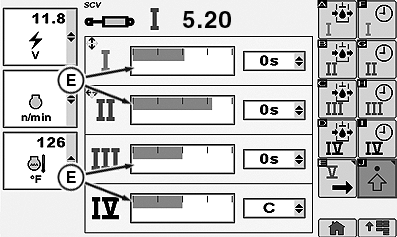

Adatbeviteli mezők és oszlopdiagramok

(A) — Legördülő listák

A legördülő menü egy numerikus vagy szöveges értéket tartalmazó mezőből és a jobb oldalán található nyilakból áll, amelyekkel a kezelő kijelölhet egy konkrét értéket a lista előre megadott elemei közül.

Jelölje ki a legördülő menüt, a lista megjelenik, ekkor válasszon a megadott lehetőségek közül.

A legördülő menü kijelölés nélküli bezárásához nyomja meg a Mégse gombot. A lista bezárul és az eredeti mérték megmarad.

(B)—Adatbeviteli mező

A beviteli mező bekeretezett, számértéket vagy szöveget tartalmaz. Ezzel a kezelő új értékeket vagy szöveget jelölhet ki vagy írhat be.

MEGJEGYZÉS: A forgatógomb használata esetén, minél gyorsabban forgatja a gombot, annál gyorsabban változnak az értékek. A hüvelykujj-tárcsa előre forgatásával nő az érték, visszafele forgatva a tárcsát, az érték csökken.

Az érék módosításához jelölje ki az adatbeviteli mezőt, majd végezze el a módosítást.

Ha az értéktartomány nagy, megjelenik egy számbillentyűzet, amivel a számjegyek kijelölhetők.

(C)—Jelölőnégyzet

A jelölőnégyzet egy keretes négyzet. Ha egy adott funkció állapota a jelölőnégyzettel váltogatható, akkor, ha ki van jelölve, akkor aktív, ha nincs benne jel, inaktív állapotban van.

(D) — Funkció billentyűk

Nyomja meg a funkciógombokat a megadott funkciók aktiválásához, illetve az oldalak közötti navigáláshoz.

(E)—Sávos diagram

Az érték módosításához jelölje ki az oszlopdiagramot, és végezze el a módosítást.
