Szelektív vezérlőszelepek konfigurálása a CommandCenter™ eszközön - Programozott üzemmód

RXA0117610-UN-10JUN11

CommandARM Menü gomb → SCV funkciógomb → Speciális beállítások funkciógomb

RXA0102101-UN-19MAY09

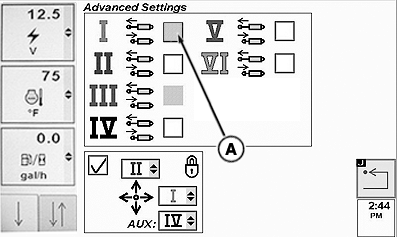

SCV oldal, összetett beállítások

RXA0102614-UN-06MAY09

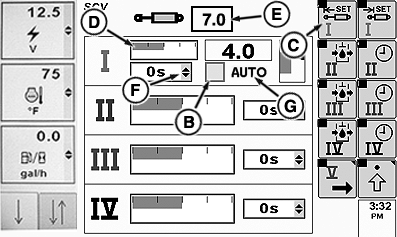

SCV oldal

RXA0102615-UN-06MAY09

A - Független mód jelölőnégyzet

B - Programozott mód jelölőnégyzet

C - Kitolás beállítása billentyű

D - Reteszelt áramlás sávos diagramja

E - Rögzített átfolyási mennyiség értéke mező

F - Reteszelési idő legördülő menüje

G - Programozott állapot visszajelző (normál működés)

H - Programozott állapot visszajelző (hiba érzékelve)

I - Programozott állapot visszajelző (kikapcsolva)

MEGJEGYZÉS: A tulajdonság mód használatához munkagépet kell csatlakoztatni a traktorra. Amikor CAN Bus-on vagy munkaeszköz csatlakozón keresztül kapcsolódik, az SCV-k automatikusan belépnek a programozási módba. A kiválasztott SCV-khez megjelenik a programozási módokkal kiegészített SCV oldal. A további beállítások oldalán a megadott SCV független módjának a jelölőnégyzete (A) szürke.

A rendelkezésre álló programozott módok:

• TouchSet mélységszabályozás
• AccuDepth vezérlés
• Laser Scraper kezelőszerv
• ISOBUS vezérlés

1. Kapcsolja fel a munkagépet a traktorra.

2. Nyomja meg a Menü gombot.

3. Nyomja meg az SCV funkciógombot.

4. Nyomja meg a Speciális beállítások funkciógombot.

5. A Kitolás beállítás funkció billentyű (C) megnyomásával léphet az oszlop diagramra (D). A kiemeléshez nyomja meg a Jóváhagyás gombot. A forgatógomb elforgatásával állítsa be az áramlást, majd nyomja meg újra a Jóváhagyás gombot.

   MEGJEGYZÉS: Reteszelt áramlás oszlopdiagramja (D). A reteszelt átfolyási mennyiség a mezőben (E) látható.

   Az AUTO (G) jelzi a normál programozott működést. !AUTO! (H) jelzi, hogy hiba lépett fel, és a programozott mód működésképtelen. Az áthúzott AUTO (I) jelzi, hogy a programozott mód ki van kapcsolva.

   MEGJEGYZÉS: A reteszelési idő legördülő mező (F) csak akkor állítható, ha a programozási mód ellenőrző mező (B) nincs kipipálva. Lásd a Szelektív vezérlőszelepek konfigurálása a CommandCenter™ eszközön - Normál üzemmód címszót. Ha a Programozott mód jelölőnégyzet be van jelölve, akkor a reteszelési idő nem módosítható. A reteszelési időt állításához használja a normál üzemmódot.

6. A reteszelés beállításához tekerje a forgatógombot az AUTO (G) bal oldalán lévő jelölőnégyzethez (B), és nyomja meg a jóváhagyó gombot. Az AUTO felirat keresztbe áthúzottra vált, és a jelölőnégyzetben megszűnik a kijelölés.
