Szelektív vezérlőszelepek konfigurálása a CommandCenter™ eszközön - Független üzemmód

RXA0117610-UN-10JUN11

CommandARM Menü gomb → SCV funkciógomb → Speciális beállítások funkciógomb

RXA0117124-UN-18MAY11

SCV Speciális beállítások oldal

RXA0107019-UN-04AUG10

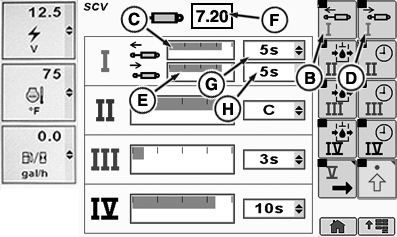

SCV kezdőlap

RXA0101978-UN-08APR09

A - Független mód jelölőnégyzet

B - Kitolás funkcióbillentyű

C - Kitolási áramlás sávos kijelzés

D - Behúzási áramlás funkcióbillentyű

E - Visszahúzási áramlás sávos kijelzés

F - Rögzített átfolyási mennyiség mezője

G - Kitolási reteszelési idő legördülő mező

H - Visszahúzási reteszelési idő legördülő mező

I - Reteszelési idő kiválasztási lista

J - Egykaros hidraulika-működtető egység jelölőnégyzet

K - Hosszirányú SCV legördülő mező

L - Reteszelés (egykaros hidraulika-működtető egység)

M - Oldalirányú SCV legördülő mező

N - Kiegészítő SCV legördülő mező

1. Nyomja meg a Menü gombot.

2. Nyomja meg az SCV funkciógombot.

3. Nyomja meg a Speciális beállítások funkciógombot.

4. A további beállítások oldalán jelölje be a független mód jelölőnégyzetet (A).

5. SCV I-nek mostantól egyedi áramlási és reteszelési ideje van az SCV kezdőlapon. Beállításuk a Kitolás funkcióbillentyű (B) és a kitolási áramlás sávos kijelzés (C) segítségével történik. A visszahúzás funkciógombjával (D) a visszahúzási áramlás oszlopdiagramját (E) emeli ki.

   MEGJEGYZÉS: A sávos kijelzés az áramlási mennyiséget mutatja. A kiírt áramlási mennyiség 0,04 és 10 között 0,04-os pontossággal jelenik meg a rögzített áramlás (F) mezőben.

6. Forgassa a forgatógombot előre vagy hátra, miközben figyeli a mutatót, ahogy az adott átfolyás oszlopdiagramján a mutató az adott iránynak megfelelően, jobbra vagy balra mozog. A rögzített áramlás mezőben megjelenő érték a forgatógomb elmozdításának megfelelően nő vagy csökken.

   MEGJEGYZÉS: A legördülő mezőben (G a kitoláshoz vagy H a visszahúzáshoz) megjelennek a beállítható reteszelési idők, 10 másodpercig 1 másodperces lépésközzel, majd 2 másodpercessel; 12, 14, 16, 18 egészen 20-ig, azután 25, 30, 40, 50, 60, 90, 120, 180 másodperc, majd végül a C (folyamatos) állás adható meg.

7. A hüvelykujj-tárcsával lépjen a legördülő mezőre (G vagy H), majd nyomja meg a Jóváhagyás gombot.

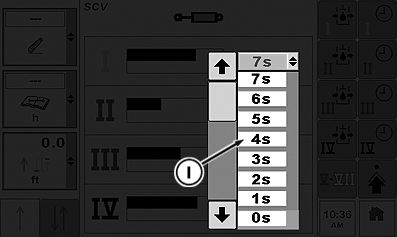

8. Amikor a legördülő menü megnyílik, a forgatógombbal válassza ki a kívánt reteszelési időt (I), és nyomja meg a jóváhagyás gombját.

9. A kívánt reteszelési idő ezután megjelenik a megfelelő legördíthető mezőben (G vagy H).

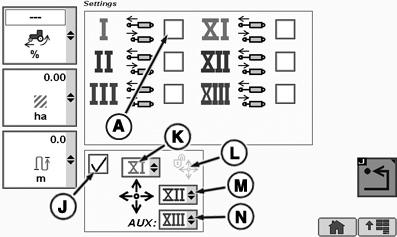

További beállítások oldal – egykaros hidraulika-működtető egység

MEGJEGYZÉS: Az egykaros vezérlés (J) aktiválásakor/inaktiválásakor, a kapcsolódó SCV-k reteszelési ideje nullázódik.

Amikor az egykaros vezérlés jelölőnégyzet (J) ki van pipálva, az SCV vezérlése egykaros lesz. Ha nincs bejelölve, akkor az SCV-t az SCV-kar vezérli. Az előre-hátra (K), oldaltól-oldalig (M), és a kiegészítő SCV (N) legördülő mezőkben az SCV I-től SCV V-ig bármelyik SCV kiválasztható. A Zárolás (L) az egykaros hidraulika-működtető egység zárolt/feloldott állapotát jelzi.
