Szelektív vezérlőszelepek konfigurálása a CommandCenter™ eszközön - Normál üzemmód

RXA0121756-UN-27OCT11

CommandARM Menü gomb → SCV funkciógomb

RXA0121757-UN-27OCT11

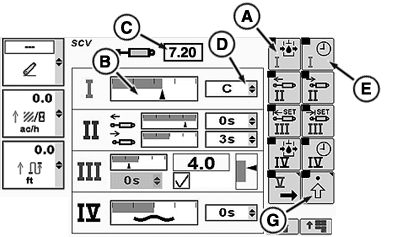

SCV oldal

A - Rögzített folyadékáram funkcióbillentyű

B - Áramlás sávos kijelzés

C - Rögzített átfolyási mennyiség mezője

D - Reteszelési idő legördülő menüje

E - Reteszelési idő funkcióbillentyű

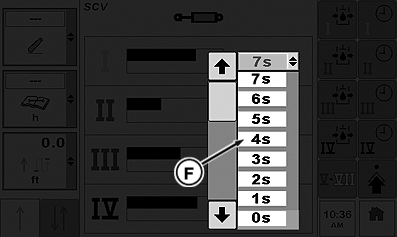

F - Reteszelési idő kiválasztási lista

G - Speciális beállítások funkcióbillentyű

Az SCV I normál módban a beállított áramlási és reteszelési idő szerint működik, ami a kitolást és a behúzást is szabályozza.

1. Nyomja meg az SCV funkciógombot.

2. Nyomja meg a Menü gombot.

3. Nyomja meg a rögzített átfolyás funkciógombját (A) az átfolyási mennyiség oszlopdiagram (B) kiemeléséhez.

   MEGJEGYZÉS: Az aktuális áramlás sávos kijelzés visszajelzőjén megjelenik az áramlási mennyiség. A kiírt áramlási mennyiség 0,04 és 10 között 0,04-os pontossággal jelenik meg a (C) mezőben.

4. A CommandARM kezelőszervek forgatógombjának előre- vagy hátraforgatásával jobbra vagy balra mozgathatja az aktuális áramlás oszlopdiagramjának mutatóját. A rögzített áramlás mezőjében (C) megjelenő érték a forgatógomb elmozdításának megfelelően nő vagy csökken.

   MEGJEGYZÉS: A reteszelési idő legördülő mező (D) kiválasztásakor megjelennek a beállítható reteszelési idők, 10 másodpercig 1 másodperces lépésközzel, majd 2 másodpercenként; 12, 14, 16, 18 egészen 20-ig, azután 25, 30, 40, 50, 60, 90, 120 és 180 másodperc, majd végül a C (folyamatos) adható meg.

5. Nyomja meg a reteszelési idő funkcióbillentyűt (E) a reteszelési idő legördülő mezőbe (D) lépéshez. A megnyíló legördülő mezőben jelennek meg a beállítható reteszelési idők (F).

6. Nyomja meg a Jóváhagyás gombot a kívánt idő kiválasztásához. A kívánt reteszelési idő ezután megjelenik a legördíthető mezőben.

   MEGJEGYZÉS: Valamely SCV független módba való állításához nyomja meg a további beállítások funkciógombját (G).
