A munkaeszköz és a vezérlő rendszer csatlakoztatása

X9811-UN-23AUG88

RXA0110340-UN-13SEP10

RXA0097019-UN-15JAN08

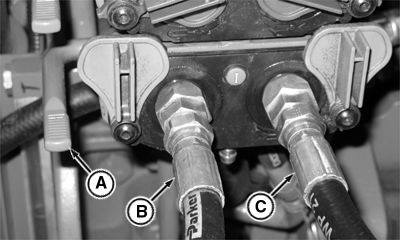

A - Vezérlő szelep karja

B - Kitol tömlő

C - Visszahúz tömlő

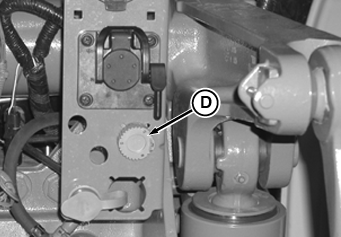

D - Vezetékköteg csatlakozó

VIGYÁZAT: A nyomás alatt kilövellő folyadék a bőrbe jutva súlyos sérüléseket okozhat. Kerülje a veszélyhelyzet kialakulását a nyomás csökkentésével, mielőtt szétcsatlakoztatja a hidraulika, vagy egyéb csöveket.

Ha baleset következik be, azonnal forduljon orvoshoz. A bőrbe felszívódott folyadékot sebészi úton, néhány órán belül el kell távolítani, különben üszkösödést okozhat.

FONTOS: A hidraulikus tömlők mechanikus sérülések, megtörés, öregedés és sugárzás következtében tönkremehetnek. Rendszeresen ellenőrizze a tömlőket.

A szennyeződés, a por és más idegen anyag károsíthatja a hidraulika-rendszert. Gondosan tisztítsa meg a hidraulikatömlőket és az SCV-ket, mielőtt a munkaeszközt a traktorhoz csatlakoztatja.

FONTOS: A gőzzel vagy a magasnyomású mosóval történő tisztítás az SCV csatlakozók környékén a berendezés meghibásodásához vezethet. Bármilyen mosás esetén, amikor a nyomás meghaladja a 6895 kPa (69 bar) (1000 psi) értéket, a mosófejet minimum 200 mm-re (8 in.) kell a csatlakozóktól tartani.

MEGJEGYZÉS: A tömlő beazonosító készlet a John Deere™ kereskedőtől szerezhető be.

1. Azonosítsa be a kitol (B) és a visszahúz (C) tömlőt.

2. Tolasson hátra a munkaeszközre, és csatlakoztassa a vonórudat a munkaeszköz vonórúdhoz. Ügyeljen arra, hogy a vonócsap a helyén rögzítve legyen.

   VIGYÁZAT: Kerülje az esetleges személyi sérüléseket. A munkaeszköz mozgásának megakadályozása érdekében a munkaeszköz csatlakoztatása előtt állítsa le a motort, állítsa az SCV vezérlőkart semleges állásba és zárja le az SCV vezérlést.

   FONTOS: Mindig állítsa le a motort, mielőtt csatlakoztatja/leköti a munkagép helyzetérzékelőjét. A motor járása közben végzett csatlakoztatás/lekötés a rendszer meghibásodásait okozhatja. Állítsa le a motort, majd indítsa be újra, hogy visszaállítsa a helyes működést.

3. Állítsa le a traktort.

   FONTOS: Ügyeljen arra, hogy a kihelyezett hidraulika tömlőit helyesen kösse be a csatlakozókba. Ha a tömlőket felcseréli, a gép nem az elvárt módon fog reagálni a rendszer vezérlésére. A középső SCV csonkok az első hárompont-emelő és a hátsó SCV tömb csonkjaival szemben helyezkednek el.

   Hátsó SCV vagy első hárompont-emelő	Középre szerelt SCV
   Kitolás = bal csonk	Kitolás = jobb csonk
   Behúzás = jobb csonk	Kitolás = bal csonk

4. Csatlakoztassa a munkagép hidraulika tömlőket a jelen Kezelés utasítás Külső hidraulika csatlakozók (SCV) fejezetében leírtaknak megfelelően.

5. Kösse a munkagép helyzetérzékelőjét a traktor megfelelő csatlakozójához (D).
