A hidraulikatömlők csatlakoztatása—A traktor hátulja

X9811-UN-23AUG88

RXA0116811-UN-05MAY11

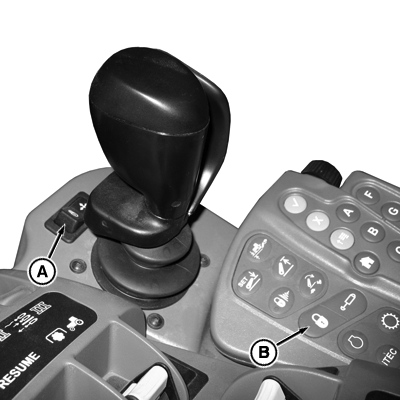

SCV szállítási reteszelés

RXA0122134-UN-09NOV11

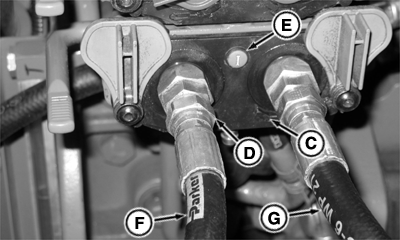

Csatlakozók nyomásmentesítő karokkal

A - Szállítási reteszelő kapcsoló-egykaros vezérlés

B - Szállítási reteszelő kapcsoló-SCV-k

C - Visszahúz ikon

D - Kitol ikon

E - SCV azonosító szám

F - Kitol tömlő

G - Visszahúz tömlő

VIGYÁZAT: A nyomás alatt kilövellő folyadék a bőr alá kerülve komoly sérülést okozhat. Kerülje el a veszélyt a nyomás leeresztésével, mielőtt lecsatlakoztatja a hidraulikus vagy egyéb vezetékeket.

Ha baleset következik be, azonnal forduljon orvoshoz. A bőr alá hatolt folyadékot néhány órán belül sebészetileg el kell távolítani, mert üszkösödést okozhat.

VIGYÁZAT: Kerülje az esetleges személyi sérüléseket. A munkaeszköz mozgásának megakadályozása érdekében a munkaeszköz csatlakoztatása előtt állítsa le a motort, állítsa az SCV vezérlőkart semleges állásba és zárja le az SCV vezérlést.

VIGYÁZAT: Kapcsolja be a szállítási reteszelést [(A) vagy (B)], mielőtt a be- vagy kikötné hidraulikatömlőket, hogy elkerülje a munkaeszköz mozgását és az esetleges balesetet.

FONTOS: A hidraulikus tömlők mechanikus sérülések, megtörés, öregedés és sugárzás következtében tönkremehetnek. Rendszeresen ellenőrizze a tömlőket.

A szennyeződés, a por és más idegen anyag károsíthatja a hidraulika-rendszert. Gondosan tisztítsa meg a hidraulikatömlőket és az SCV-ket, mielőtt a munkaeszközt a traktorhoz csatlakoztatja.

FONTOS: A gőzzel vagy a magasnyomású mosóval történő tisztítás az SCV csatlakozók környékén a berendezés meghibásodásához vezethet. Bármilyen mosás esetén, amikor a nyomás meghaladja a 6895 kPa (69 bar) (1000 psi) értéket, a mosófejet minimum 200 mm-re (8 in.) kell a csatlakozóktól tartani.

MEGJEGYZÉS: Lásd a munkaeszközök és vezérlőrendszereik csatlakoztatásáról szóló részt a kezelési utasítás TouchSet™ mélységszabályozás fejezetében.

1. Zárja le az SCV vezérlést:

   • Egykaros elektro-hidraulikus vezérlés—Nyomja meg a közúti reteszelés kapcsolóját (A).
   • CommandARM™—Nyomja meg a szállítási reteszelő kapcsolót (B).



2. Tisztítsa meg a porvédő sapkákat. A porvédő sapkák felfordításával tegye szabaddá a csatlakozókat.

3. FONTOS: Ügyeljen arra, hogy a kihelyezett hidraulika tömlőit helyesen kösse be a csatlakozókba. Ha a tömlőket felcseréli, a gép nem az elvárt módon fog reagálni a rendszer vezérlésére. A középső SCV csonkok az első hárompont-emelő és a hátsó SCV tömb csonkjaival szemben helyzkenek el.

   Hátsó SCV vagy első hárompont-emelő	Középre szerelt SCV
   Kitolás = bal csonk	Kitolás = jobb csonk
   Behúzás = jobb csonk	Kitolás = bal csonk

   MEGJEGYZÉS: A külső munkahenger csatlakozóaljzatok I-től IV-ig (E) vannak jelölve, ahol az I a legalsó aljzat.

   Ügyeljen rá, hogy a csatlakozók azonosító tábláján (C vagy D) a munkahenger mozgását jelölő szimbólumok megegyezzenek a munkahenger mozgásirányával.

4. Ha az SCV-t egyszeres működésű munkahengerrel használja, a tömlőt az aljzat kitoló oldalába (F) csatlakoztassa. A kettős működésű munkahengerek csatlakoztatásakor a kitoló ág a bal oldali, a visszahúzó ág a jobb oldali (G) lesz.

5. Nyomja be a tömlő (ke) t határozottan a csatlakozó (k) ba.

MEGJEGYZÉS: Az SCV-k a könnyebb megkülönböztetés érdekében színkóddal vannak ellátva. A tömlő beazonosító készlet a John Deere™ kereskedőtől szerezhető be.

SCV számok és a hozzájuk tartozó színek
SCV szám	Szín
SCV I	Zöld
SCV II	Kék
SCV III	Barna
SCV IV	Fekete
SCV V	Lila
SCV VI	Szürke
