Hidraulikatömlő be- és kikötése—középre szerelt szeleptömb vagy első szelepek (ha vannak a gépen)

X9811-UN-23AUG88

RXA0116811-UN-05MAY11

SCV szállítási reteszelés

RXA0116815-UN-05MAY11

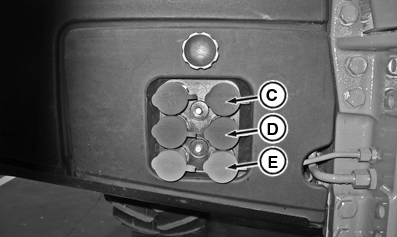

Középre szerelt csatlakozók

RXA0116825-UN-05MAY11

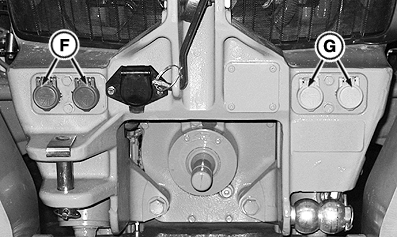

A mellső hárompont-emelő csatlakozói

A - Szállítási reteszelés-egy karos vezérlés

B - Szállítási reteszelés-SCV-k

C - Középre szerelt SCV XIII

D - Középre szerelt SCV XII

E - Középre szerelt SCV XI

F - Mellső SCV XII

G - Mellső SCV XIII

VIGYÁZAT: A nyomás alatt kilövellő folyadék a bőr alá kerülve komoly sérülést okozhat. Kerülje el a veszélyt a nyomás leeresztésével, mielőtt lecsatlakoztatja a hidraulikus vagy egyéb vezetékeket.

Ha baleset következik be, azonnal forduljon orvoshoz. A bőr alá hatolt folyadékot néhány órán belül sebészetileg el kell távolítani, mert üszkösödést okozhat.

VIGYÁZAT: Kerülje az esetleges személyi sérüléseket. A munkaeszköz mozgásának megakadályozása érdekében a munkaeszköz csatlakoztatása előtt állítsa le a motort, állítsa az SCV vezérlőkart semleges állásba és zárja le az SCV vezérlést.

VIGYÁZAT: Kapcsolja be a szállítási reteszelést [(A) vagy (B)], mielőtt a be- vagy kikötné hidraulikatömlőket, hogy elkerülje a munkaeszköz mozgását és az esetleges balesetet.

FONTOS: A hidraulikus tömlők mechanikus sérülések, megtörés, öregedés és sugárzás következtében tönkremehetnek. Rendszeresen ellenőrizze a tömlőket.

A szennyeződés, a por és más idegen anyag károsíthatja a hidraulika-rendszert. Gondosan tisztítsa meg a hidraulikatömlőket és az SCV-ket, mielőtt a munkaeszközt a traktorhoz csatlakoztatja.

FONTOS: A gőzzel vagy a magasnyomású mosóval történő tisztítás az SCV csatlakozók környékén a berendezés meghibásodásához vezethet. Bármilyen mosás esetén, amikor a nyomás meghaladja a 6895 kPa (69 bar) (1000 psi) értéket, a mosófejet minimum 200 mm-re (8 in.) kell a csatlakozóktól tartani.

MEGJEGYZÉS: Lásd a munkaeszközök és vezérlőrendszereik csatlakoztatásáról szóló részt a kezelési utasítás TouchSet™ mélységszabályozás fejezetében.

MEGJEGYZÉS: A traktor elején vagy közepén elhelyezett szelepek csatlakozói (ha vannak) az elektro-hidraulikus egykaros vezérlőkarral működtethetők. A kapható opciós berendezések: Rakodó, vagy mellső hárompont-emelő, hidraulika csatlakozókkal.

1. Reteszelje az SCV kezelőszerveket.

   • Egykaros elektro-hidraulikus vezérlés—Nyomja meg a közúti reteszelés kapcsolóját (A).
   • CommandARM™—Nyomja meg a szállítási reteszelő kapcsolót (B).



2. Tisztítsa meg a porvédő sapkákat/dugókat.

3. FONTOS: Ügyeljen arra, hogy a kihelyezett hidraulika tömlőit helyesen kösse be a csatlakozókba. Ha a tömlőket felcseréli, a gép nem az elvárt módon fog reagálni a rendszer vezérlésére. A középső SCV csonkok az első hárompont-emelő és a hátsó SCV tömb csonkjaival szemben helyezkednek el.

   Hátsó SCV vagy első hárompont-emelő	Középre szerelt SCV
   Kitolás = bal csonk	Kitolás = jobb csonk
   Behúzás = jobb csonk	Kitolás = bal csonk

   A porvédő sapkák/dugók kihúzásával tegye szabaddá a csatlakozókat.

4. Nyomja be a tömlőket határozottan a csatlakozókba.

   • Ha rakodóval van ellátva, a tömlők helyes csatlakoztatását nézze meg a rakodó kezelési utasításában.



SCV szám	Szín	Mellső funkció
SCV XI	Zöld	Mellső hárompont-emelő
SCV XII	Kék	Mellső SCV csatlakozás
SCV XIII	Barna	Mellső SCV csatlakozás
