Kenje meg az elsőkerék-hajtás függőcsapszegeit, a kormányösszekötő rúd végeit, a kormány munkahengert, a tengelycsapot és a Panhard-rudat.

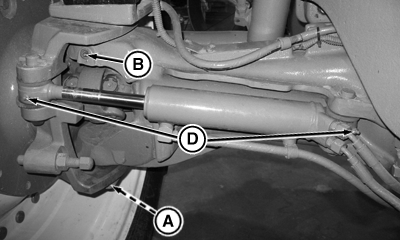

RXA0109431-UN-16AUG10

Függőcsapszegek és kormány munkahenger (hajtott mellső híd hátsó része)

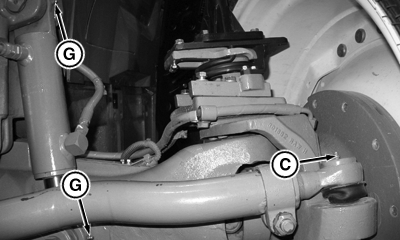

RXA0109440-UN-16AUG10

Kormányösszekötő rudak és híd-munkahenger (hajtott mellső híd hátsó része)

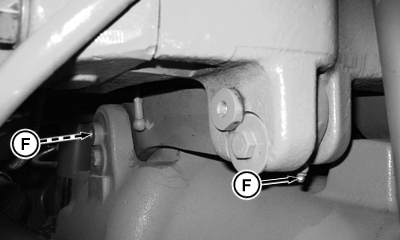

RXA0109442-UN-16AUG10

Panhard-rúd (csak TLS Plus)

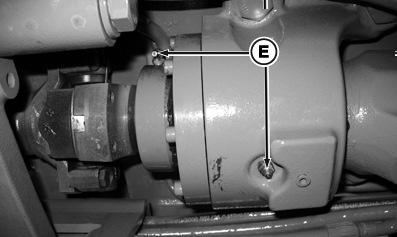

RXA0116166-UN-06MAY11

Tengelycsap (csak TLS Plus)

A - A királycsap zsírzógombjai, alsó

B - Függőcsapszeg zsírzógombjai, felül

C - Kormányösszekötő rúd zsírzógombjai

D - A kormány-munkahenger zsírzógombjai

E - Tengelycsap zsírzógombok (csak TLS Plus)

F - Panhard-rúd zsírzógombok (csak TLS Plus)

G - Hajtott mellső híd munkahenger zsírzógombok (csak TLS Plus)

A normál karbantartás 250 üzemóránként történik. Nedves körülmények között, illetve ha használja az AutoTrac™ rendszert, naponta vagy 10 üzemóránként végezze el a karbantartást.

Függőcsapszeg — Kenje meg a zsírzógombokat (A és B) úgy, hogy a zsír megjelenjen minden egyes függőcsap csapágy alsó furatánál.

Kormányösszekötő rudak — Kenje meg a zsírzógombokat (C).

Kormány-munkahenger — Kenje meg a zsírzógombokat (D).

Tengelycsap—Kenje meg a mellső és a hátsó zsírzógombokat (E) (csak TLS Plus).

Panhard rúd—Kenje meg a bal és a jobb oldali zsírzógombot (F) (csak TLS Plus).

Híd-munkahenger—Zsírozza meg a felső és alsó zsírzógombokat (G) (csak TLS Plus).

MEGJEGYZÉS: A tengelycsap (E) és a Panhard-rúd (F) kivételével minden zsírzógomb azonos a bal és a jobb oldalon.
