A videó kijelző kamera telepítése (csak érintőképernyős CommandCenter™ esetében)

RXA0107925-UN-28MAY10

Videocsatlakozó érintkező meghatározása

RXA0110047-UN-26AUG10

Távolítsa el a hátsó panelt

RXA0108245-UN-28JUN10

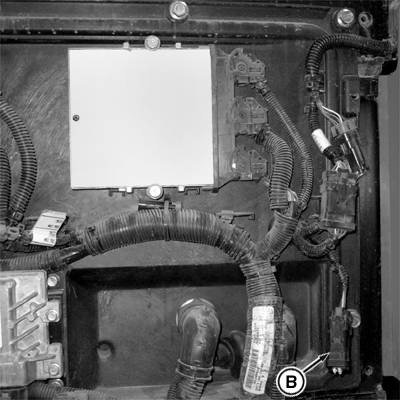

Videocsatlakozó helye

A - Csavarok

B - Videocsatlakozó

1. FONTOS: Előzze meg a kamera sérülését azzal, hogy biztonságosan rögzíti a berendezésre, és olyan helyre, ahol nem szorulhat be, törhet, ütődhet vagy nem verhető le.

   MEGJEGYZÉS: A videokamera elhelyezését korlátozza a kábel hossza és a kamerát érintő biztonsági szempontok. Szerelje a kamerát szilárd és biztonságos helyre. A hely kiválasztásakor vegye számításba a kamera látóterét.

   A traktoron négyérintkezős videocsatlakozó található a kamera bekötéséhez. Távolítsa el a csavarokat (A), majd vegye le a fülke hátsó panelét, hogy hozzáférjen a csatlakozóhoz (B). A táblázat a csatlakozó érintkező/funkció információkat mutatja.

   Érintkező szám	Funkció
   1	Bekapcsolás
   2	Test
   3	Jel
   4	Jel — testáramkör

2. Kösse be a kamerakábelt a négyérintkezős csatlakozóval, igazítsa el a kábelt és szerelje fel a kamerát a kívánt helyre.

3. Szerelje fel a hátlemezt a traktorra.
