Jobb oldali szerviz lépcső (ha van a gépen)

RXA0123171-UN-01FEB12

RXA0122852-UN-10JAN12

RXA0123013-UN-11JAN12

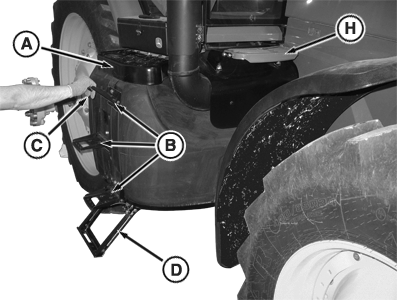

A - Felső lépcső

B - Középső, elforduló lépcsőfokok

C - Középső lépcső fogónyílás

D - Alsó, kihúzható lépcső

E - Alsó lépcső fogónyílás

F - Rögzítőcsap (lépcső kioldva)

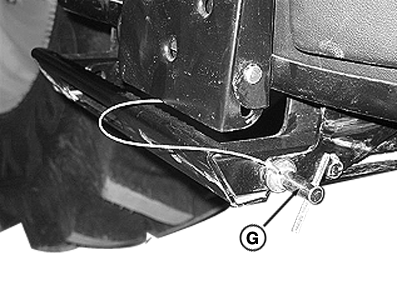

G - Rögzítőcsap (lépcső rögzítve)

H - Első lépcső

VIGYÁZAT: A kipufogó és a kipufogódob forró lehet. Ne használja a jobb oldali lépcsőfokokat az első lépcső (H) megközelítésére.

Az üzemanyagtartály feletti, rögzített felső lépcsőről (A) eléri a fülke jobb oldalát a szerviz elvégzéséhez. A három elforduló középső lépcsőről (B) és az egy kihúzható alsó lépcsőről (D) elérhető a felső lépcső.

A három középső lépcső a megfelelő helyzetbe fordul. Fogja meg a kapaszkodót (C) a tetején, és határozottan húzza fel, ki és le, hogy a lépcső a helyére illeszkedjen. Az alsó lépcső (D) becsúszik a üzemanyagtartály alá, amikor nincs használatban.

VIGYÁZAT: A sérülések elkerülése érdekében a lépcső leeresztéséhez és felemeléséhez használja a jobb alsó fogónyílást (E).

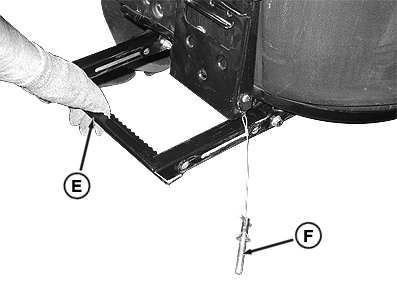

Az alsó lépcső kihúzásához húzza előre a rögzítőcsapot (F), amíg teljesen kijön a lépcsőtartóból. Fogja meg a lépcsőt a fogónyílásnál (E), és húzza ki, majd lefelé, teljesen kihúzott helyzetig. Az alsó lépcsőfok kihúzott vagy tárolási helyzetben történő rögzítéséhez teljesen tolja be a rögzítőcsapot (G).

Húzza vissza és biztosan rögzítse a tároláshoz a középső és az alsó lépcsőket, amikor nincsenek használatban. A lépcsőket a fogónyílásoknál fogva mozgassa.
