Üzleti hullámsávon működő rádió vagy CB rádió és antenna felszerelése

RXA0119184-UN-27JUL11

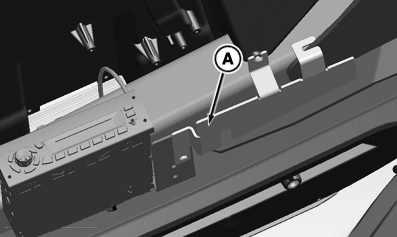

Üzleti hullámsávú rádió tartókeret - a tetőkárpit el lett távolítva, hogy látható legyen a tartó helye.

RXA0119185-UN-27JUL11

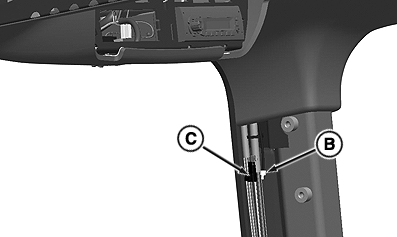

Az antenna koax kábel és az üzleti hullámsávú rádió tápkábel és test csatlakozója a jobb hátsó sarokoszlop burkolata mögött van feltekerve

A - Tartó

B - Antenna koax kábel

C - Üzleti hullámsávú rádió tápkábel/test kábel

VIGYÁZAT: Semmi esetre sem szabad az üzleti hullámsávon működő rádió antennáját a fülke hátuljára szerelni, vagy az antenna vezetékét az elektronikus vezérlőegységek vezetékei, vagy a kezelőszervek mellett elvezetni. Ezen előírások figyelmen kívül hagyása miatt a kezelő az American National Standards Institute (ANSI) által megengedett szintnél magasabb rádiófrekvenciás energiának lehet kitéve, és/vagy az elektronikusan vezérelt rendszerek nemkívánatos működését okozhatja.

VIGYÁZAT: Kerülje az esetleges személyi sérüléseket. Mielőtt az elektromos rendszeren bármilyen munkához látna, kösse le az akkumulátor negatív pólusát.

MEGJEGYZÉS: Csak az opcionális üzleti hullámsávon működő rádió előkészítéssel és vezetékezéssel felszerelt traktorokon található meg a tartókeret és az antennakábel a jobb hátsó sarokoszlop burkolata mögött. Az üzleti hullámsávon működő rádió és antenna telepítésével kapcsolatban forduljon a John Deere márkakereskedéshez.

Egyéni felszerelés

A CB rádió vagy az üzleti hullámsávon működő rádió egyéni felszerelése speciális szerszámokat és szakértelmet igényel, az antenna lehető legalacsonyabb VSWR értékre történő behangolása érdekében. A műveletet szakemberrel végeztesse el vagy a művelet megkezdése előtt konzultáljon szakemberrel. Kérje ki a John Deere szerviz javaslatát. A telepítést végző számára a következő jellemzők hasznosak lehetnek.

A gyárilag felszerelt rádió telepítő készlet specifikációi:

• Tetőantenna-tartó: MNO típus.
• Kábelspecifikációk: A kábelhossz 3,6 m (11.8 ft) az antennatartótól a PL-259 rádió csatlakozóig. Az RG-58/U kábel 50 ohm hullámellenállással rendelkezik.
• Tető testelés felület: A fülketető alatt elhelyezett nagy méretű földelt antennakiegyenlítő lemez lehetővé teszi ¼ vagy ½ hullámú antenna felszerelését.
• CB antenna: A gyárilag felszerelt MNO antennatartóra megfelelő adapter használatával normál CB antenna rögzíthető. MNO alappal már felszerelt speciális CB antenna is használható.
