Hátsó TLT-hajtású munkaeszköz csatlakoztatása

TS1644-UN-22AUG95

RXA0088089-UN-27MAR06

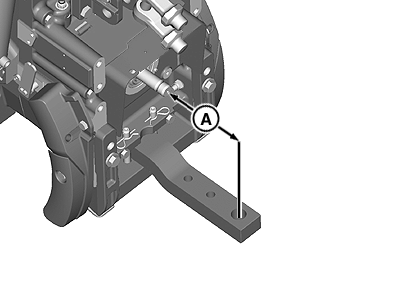

A - TLT-tengely vége és a vonócsap furatának távolsága

VIGYÁZAT: A forgó tengelyre történő felcsavarodás súlyos sérülést, vagy halált okozhat. Mielőtt beállítást végezne a gépen, csatlakoztatná azt, vagy a TLT-hajtású munkagép tisztításához fogna, ÁLLÍTSA LE A MOTORT és győződjön meg arról, hogy a TLT hajtótengely megállt-e.

A TLT védőburkolatok és a kardántengely burkolatai legyenek mindig felszerelve. Győződjön meg arról, hogy a TLT hajtótengely burkolata szabadon el tud-e fordulni. Viseljen mindig zárt ruházatot.

Rögzítse a vonórudat oldalirányú kitérés nélküli, középhelyzetben és szerelje le a kengyelt.

Kardántengely	Távolság a TLT-tengely végétől a vonócsap furatáig (A)
540 ford/perc - 6 borda1	350 mm (14.0 in.)
1000 ford/perc - 21 borda1	400 mm (16.0 in.)
1000 ford/perc - 20 borda2	508 mm (20 in.)

A TLT tengely bekötése előtt előbb csatlakoztassa a munkaeszközt a vonórúdhoz. Ha a munkaeszközt a gyorskapcsoló kerethez csatlakoztatja, ügyeljen arra, hogy a vonórúd ne érhessen bele.

Csatlakoztassa a kardántengelyt a TLT-csonkhoz. Forgassa el egy kicsit a TLT csonkot kézzel, hogy a bordák egy vonalba essenek. Ügyeljen arra, hogy a kardánvilla a megfelelő pozícióban legyen és biztosan legyen rögzítve.

Állítsa be a TLT burkolatot. (Lásd a Hátsó TLT burkolat használata részben, ebben a fejezetben.)
