Homlokrakodó felszerelése - Homlokrakodó tartóváz (2010-52-EU)

VIGYÁZAT: Ne működtesse egyszerre a homlokrakodót és az Intelligens teljes berendezés vezérlést (iTEC™) a hirtelen nagy mozgások és az esetleges balesetek elkerülése érdekében.

FONTOS: John Deere által ellenőrzött és jóváhagyott homlokrakodó vásárolható.

John Deere homlokrakodó tartóváz felszerelésekor kizárólag az ábrán bemutatott, megfelelő szerelvényeket használja.

Tartsa be a homlokrakodó kezelési utasításában és telepítési utasításában előírtakat.

A homlokrakodó tartóvázat az ábrán látható módon kell felszerelni. Az első felszereléskor a tartóváz csavarjait meg kell húzni - a helyes, kétlépéses eljárással - 620 Nm (457 lb-ft) végső nyomatékra. Pontosan tartsa be a homlokrakodó telepítési utasításában leírtakat. Ügyeljen rá, hogy a nyomatékot 620 Nm-en (457 lb-ft) tartsa. Rendszeresen ellenőrizze a nyomatékot - lásd a homlokrakodó kezelési utasításának Kenés és karbantartás fejezetét. .

John Deere homlokrakodó tartóvázához használt szerelvények
Részegység	Rendeltetése	Kulcsméret	Szabvány	Menetes rész	Hossz / méret	Azonosítás / Minőség
A (oldalanként 10 db)	Alátét	-	JDS130	-	21,4 x 42 x 5 mm	-
B (oldalanként 3 db)	Fejes csavar	30 mm	ISO4014	M20 x 2,5	100 mm	10.9
C (oldalanként 7 db)	Fejes csavar	30 mm	ISO4014	M20 x 2,5	120 mm	10.9

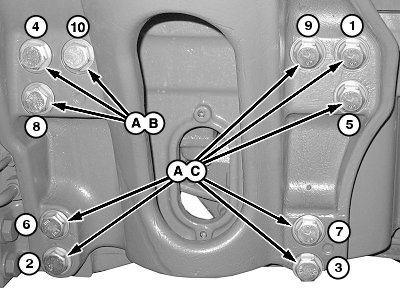

W21561-UN-09MAY11

A tartóváz csavarjai

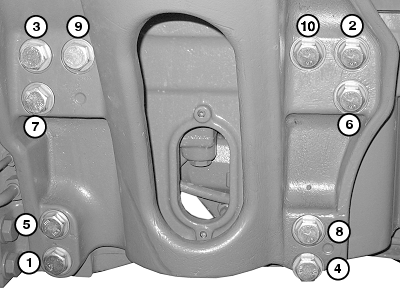

W21572-UN-09MAY11

Tartóváz meghúzási sorrendje

A - Alátét (oldalanként 10 db)

B - Csavar (oldalanként 3 db)

C - Csavar (oldalanként 7 db)

MEGJEGYZÉS: A traktor jobb oldala látható az ábrán.

A rögzítőszerelvény készlet áll tíz alátétből (A), három 120 mm-es fejescsavarból (B) és hét 100 mm-es fejescsavarból (C) a traktor mindkét oldalán. A 120 mm-es fejescsavarokat a 4, 8, és 10 számmal jelölt pontokra kell beszerelni.

FONTOS: A tartóváz meglazulása sérülést okozhat. Húzza meg a szerelvényeket az előírt nyomatékra.

Először az első három, majd 10 üzemóránként ellenőrizze a szerelvények nyomatékát, a homlokrakodó kezelési utasításának Kenés és karbantartás fejezetében leírtak szerint.

Húzza meg 620 Nm (457 lb-ft) nyomatékra a bemutatott sorrendben. Ismételje meg a lépéseket a traktor bal oldalán is.
