A kormányütközők pozícióinak beállítása

FONTOS:

RXA0109356
RXA0109356-UN-10AUG10

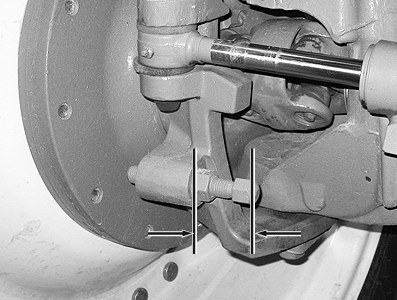

Csavarhossz mérése

Ezek a beállítási adatok maximális kerékelfordítás és híd billenés mellett legalább 20 mm (0.79 in.) hézagot hagynak. Ellenőrizze, hogy nem ér-e bele valami a mellső pótsúlyokba, a kormányösszekötő rudakba és az oldalvázba. Ha van, maximális forduláskor a sárvédők nekiütközhetnek az oldalváznak és/vagy a védőrácsnak. A minimális fordulási sugár a legrövidebb ütközőpozícióval érhető el.

  1. A kormányütközők beállítása előtt állítsa be a sárvédőket (ha van) és a nyomtávokat.

  2. Válassza ki a kormányütköző megfelelő beállítási pozícióját a gumiabroncs méretének és a nyomtávnak megfelelően. Lásd a következő táblázatokban.

  3. A csavar hosszát az ábra szerint megmérve állítsa be a kormányütközőket a helyes pozícióba.

  4. Húzza meg a kormányütköző rögzítőanyáit az előírás szerint.

    TételMérésSpecifikáció
    Kormányütköző kontraanyák Meghúzási nyomaték250 Nm (185 lb-ft)

  5. Fordítsa a kereket teljesen jobbra. Ütköztesse a kerékagyat ötször a kormányütközőnek. Ismételje meg a bal oldalon is.

  6. Húzza meg a kormányütköző kontraanyáit az előírás szerint.

  7. Ellenőrizze a hézagot a kormánykerék teljesen balra, majd teljesen jobbra fordításával.

    A KORMÁNYÜTKÖZŐK POZÍCIÓI

    Pozíciók

    Kormányzási szög

    A csavar hossza

    (Elsőkerék-hajtás és TLS™ Plus tengely)

    mm (in.)

    0

    52°

    47 (1.85)

    1

    47°

    60 (2.36)

    2

    42°

    73 (2.87)

    3

    38 °

    87 (3.43)

    4

    34 °

    98 (3.86)

    5

    30 °

    109 (4.29)

    6

    25 °

    123 (4.84)

    MEGJEGYZÉS: A listában szereplő értékek hozzávetőlegesek, a gumiabroncs méretétől függően változhatnak. A kormányütközők akkor vannak helyesen beállítva, ha a gumiabroncs 20 mm (0.79 in.) távolságra van a váztól vagy az oldalburkolatoktól, amikor a híd teljesen el van billenve.

A TLS a Deere & Company márkaneve

RX32825,00003F0-35-20120418
