Műszerek—Hűtőfolyadék hőmérséklet, motorolaj nyomás és üzemanyagszint

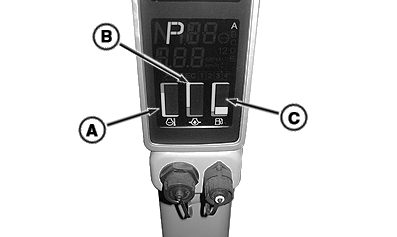

RXA0122130-UN-09NOV11

A - Hűtőfolyadék hőmérséklet mérő

B - Motorolaj nyomásjelző óra

C - Üzemanyagszint-jelző óra

A – Hűtőfolyadék hőmérséklet-jelző: A motor hűtőfolyadék hőmérsékletét mutatja 40—120 °C (104—248 °F) között. Egyetlen szegmens sem világít, ha a hűtőfolyadék hőmérséklete 40 °C (104 °F) alatt van. Valamennyi szegmens világít, ha a hőmérséklet 120 °C (248 °F), vagy magasabb.

B – Motorolaj nyomásjelző óra: A motorolaj nyomását mutatja 16—440 kPa (0,16—4,4 bar) (2—64 psi) között. Minden szegmens ki van kapcsolva, amikor az olajnyomás alcsony: 0—15 kPa (0—0,15 bar) (0—2 psi). Minden szegmens világít, ha a nyomás 440 kPa (4,4 bar) (64 psi) és fölötte van.

C – Üzemanyagszint-jelző: A tartályban lévő üzemanyag mennyiségét mutatja. Minden világító szegmens az üzemanyagtartály teljes űrtartalmának 4%-át jelenti. Ha az üzemanyagtartály tele van, valamennyi szegmens világít. Ha csak az alsó szegmens világít, az üzemanyagtartály már majdnem üres, kb. 39 l (10 gal.) maradt a tartályban.
