A bal oldali fellépő elhelyezése

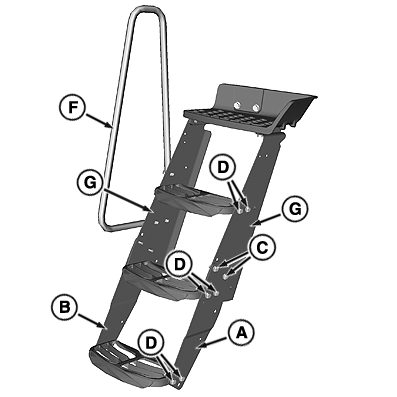

RXA0112754-UN-04JAN11

Széles fellépő és kapaszkodó—47/48 csoportba tartozó abroncsokkal szerelt traktorok

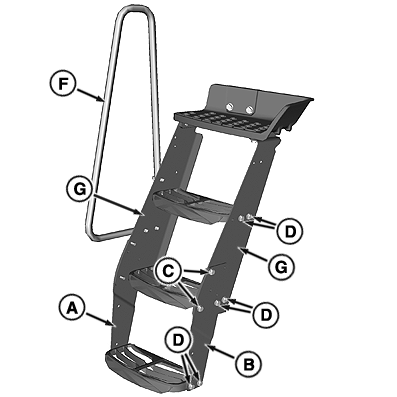

RXA0112752-UN-04JAN11

Keskeny fellépő és kapaszkodó—47/48 csoportba tartozó abroncsokkal szerelt traktorok

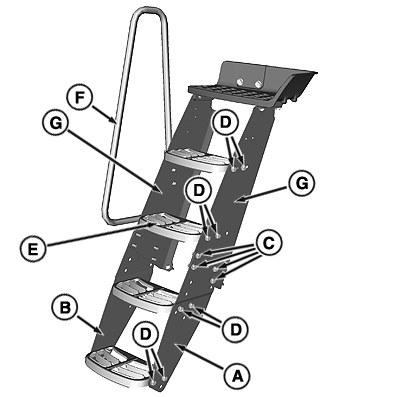

RXA0112759-UN-07JAN11

Széles fellépő és kapaszkodó—49 csoportba tartozó abroncsokkal szerelt traktorok

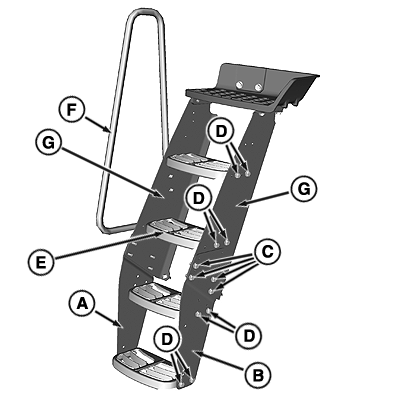

RXA0112756-UN-07JAN11

Keskeny fellépő és kapaszkodó—49 csoportba tartozó abroncsokkal szerelt traktorok

A - 1. alsó oldallemez

B - 2. alsó oldallemez

C - Lemez tartócsavarok

D - Fellépő tartócsavarok

E - Középső lépcsőfok (Csak 49 csoportba tartozó abroncsok esetén)

F - Kapaszkodó

G - Felső oldallemezek

MEGJEGYZÉS: A fellépő széles, vagy keskeny állásba állítható. Széles állású fellépő esetén a felső és alsó oldallemezek kerek furatait használja. A keskeny fellépő beállításhoz használja a felső és alsó oldallemezeken lévő négyszögletes furatokat.

Szerelje le a lépcsőt a csavarok (D) eltávolításával.

Szerelje le a 1. és 2. alsó oldalburkolatot (A, B), úgy, hogy eltávolítja a lemeztartó csavarokat (C) a fellépő mindkét oldaláról.

A szélesről keskeny elhelyezésre váltáshoz az alsó oldalburkolatokat el kell forgatni, és az eredeti helyükhöz képest az ellenkező oldalra kell felszerelni.

A csavarok (D) segítségével állíthatja be az egyes lépcsőfokokat a teljes lépcsősor szélességéhez.

MEGJEGYZÉS: A fellépő elhelyezésének módosításához a felső oldallemezeket (G) nem kell leszerelni.

49-es csoportban tartozó abroncsokkal felszerelt traktor esetén a középső lépcsőfok (E) tartócsavarjai a kapaszkodót (F) is tartják.

A lépcsőfokok és a kapaszkodó megfelelő elhelyezése után húzza meg a csavarokat, az előírt nyomatékkal.

Tétel	Mérés	Specifikáció
Csavarok	Meghúzási nyomaték	73 Nm (54 lb-ft)
