A hidraulika tömlők szétkapcsolása—A traktor hátulja

RXA0109573-UN-16AUG10

Egykaros elektro-hidraulikus vezérlés

RXA0110344-UN-15OCT10

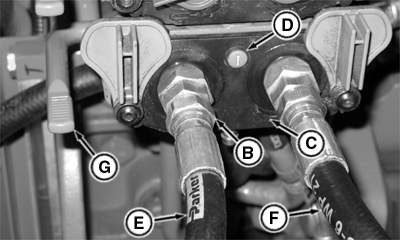

Csatlakozók nyomásmentesítő karokkal

A - Szállítási reteszelő, kioldó gomb

B - Kitol ikon

C - Visszahúz ikon

D - SCV azonosító szám

E - Kitol tömlő

F - Visszahúz tömlő

G - Fogantyú

VIGYÁZAT: Kerülje az esetleges személyi sérüléseket. A munkaeszköz mozgásának megakadályozása érdekében a munkaeszköz szétkapcsolása előtt zárja le az SCV vezérlést.

1. Süllyessze le a munkaeszközt a talajra, mielőtt a hidraulika tömlőket szétkapcsolja.

2. MEGJEGYZÉS: Ahhoz, hogy a tömlőkből a nyomást elengedje, járó motor mellett állítsa az SCV vezérlőkart úszó helyzetbe.

   Állítsa az SCV vezérlőkart néhány másodpercre úszó helyzetbe járó motor mellett.

3. Zárja le az SCV vezérlést:

   • CommandARM™—Nyomja meg a közúti reteszelés kapcsolóját (A).
   • Egykaros elektro-hidraulikus vezérlés—Nyomja meg a közúti reteszelés kapcsolóját (A).



4. Nyomja le kissé a kart (G), hogy elengedje a bezárt olaj nyomását, mielőtt kihúzza a tömlőket.

5. FONTOS: A hidraulika csatlakozó szétkapcsolásakor a tömlők erőltetése, rángatása tönkre teheti a tömlő végén lévő csatlakozót és a szeleptömb csatlakozóját. Ha a tömlők nem húzhatók ki könnyen, engedje el a hidraulikus nyomást a rendszerből úgy, hogy az SCV vezérlő karokat járó motor mellett pár másodpercre úszó helyzetbe kapcsolja és a tömlők kihúzásakor használja a kart (G).

   Húzza ki a tömlőket egyenesen a csatlakozókból.

6. A porvédő sapkák lefordításával takarja le a csatlakozókat.
