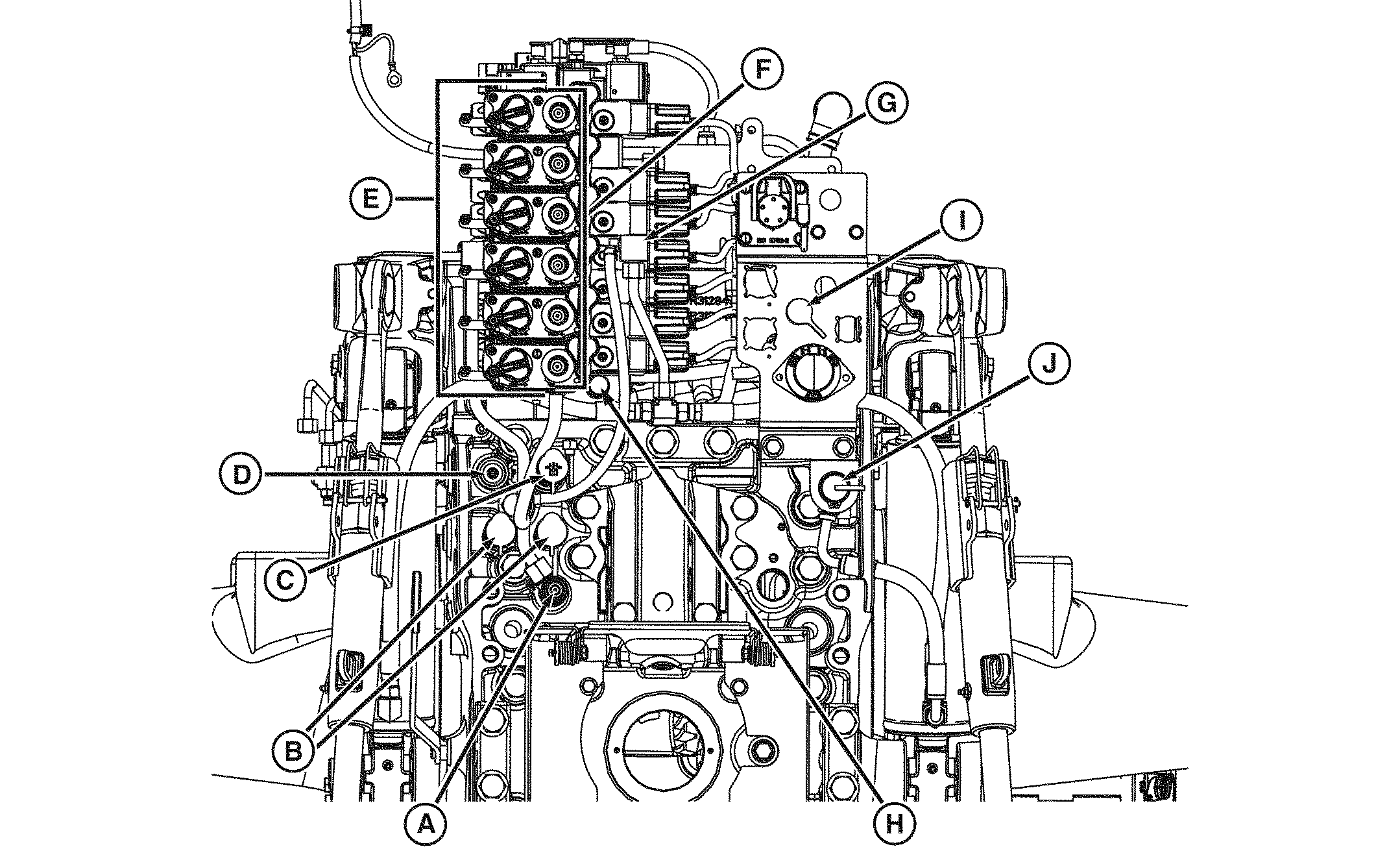

Munkaeszköz hidraulikus csatlakozások

RXA0114389-UN-16FEB11

A - Tartály csatlakozás (hidromotor résolaj elvezetés)

B - Visszatérő csatlakozó (motor visszatérő)

C - Elsődleges nyomócsatlakozó

D - Korlátozott hozzáférésű nyomócsatlakozó

E - SCV kitol csatlakozók (I—VI)

F - SCV behúz csatlakozók (I—VI)

G - Hárompont-emelő vezérlőszelep

H - Terhelésérzékelő csatlakozó

I - Hidraulikus fék csatlakozó

J - Kiegészítő emelőcsatlakozó

Hidromotorok csatlakoztatása, működtetése

A funkció működtetéséhez válassza a javasolt legkisebb szállítású szivattyút. Ez a gyakorlat csökkenti a teljesítmény veszteséget és a hidraulika olaj melegedését, különösen akkor, ha más funkció miatt a szivattyú magas nyomáson dolgozik.

A motorok működtetése

• Győződjön meg arról, hogy minden sorba kötött vezérlőszelep teljesen ki van-e nyitva.
• Győződjön meg arról, hogy a sorba kötött szűkítések el vannak-e távolítva.
• Zárja el a nyitott központú rendszer légtelenítő csavarját (ha van).

Ha a traktor nem rendelkezik Power Beyond, vagy kiegészítő hidraulikus visszatérő csatlakozással:

• Csatlakoztassa a nyomócsövet az SCV visszahúz csatlakozójába (F).
• Csatlakoztassa a visszatérő csövet az SCV kitol csatlakozójába (E).
• Használjon "speciális visszatérő csővéget", hogy megelőzze a tömlők véletlenszerű felcserélését.

Ha a traktor rendelkezik kiegészítő hidromotor visszatérő csatlakozással:

• Csatlakoztassa a nyomócsövet az SCV visszahúz csatlakozójába (F).
• Csatlakoztassa a visszatérő csövet a visszatérő csatlakozóba (B).
• Speciális visszatérő tömlőcsatlakozó nem szükséges, de jó, ha használja.

Hozza működésbe a hidromotort a kart előre reteszelt, visszahúz állásba tolva. Állítsa be a hidromotor fordulatát az SCV áramlásszabályzóval. Ez biztosítja azt, hogy a szivattyú csak a szükséges nyomáson dolgozzon.

Állítsa le a hidromotort a kart úszó állásba kapcsolva. Ez megvédi a hidromotort a tömítés károsodásától, amit a túlnyomás okozhat, ha az SCV lezár, illetve a kavitáció okozhat, ha hidromotort visszatérő csatlakozót használ.

Hidromotor működtetése Power Beyond csatlakozással

A Power Beyond csatlakozás egy különálló áramlásszabályozó szelepet igényel:

• Csatlakoztassa a nyomócsövet az elsődleges nyomócsatlakozóba (C).
• Csatlakoztassa a visszatérő csövet a visszatérő csatlakozóba (B).
• Csatlakoztassa a terhelésérzékelő csövet a csatlakozóba (H).

Ha az érzékelt nyomás az áramlásszabályzó szelep előtt van visszavezetve, akkor a szivattyú mindig a maximális nyomáson jár.

Ha az érzékelt nyomás a vezérlő szelep és a hidromotor közül van visszavezetve, akkor a szivattyú a terhelésnek megfelelő nyomáson jár.

Motorház olajelvezetés

Egyes hidromotorok a belső szivárgás elvezetésére külön ház leeresztő vezetékkel rendelkeznek. Csatlakoztassa a tartály csatlakozóhoz (A) az olaj tartályra vezetéséhez.
