Hidromotor visszatérő és ház olajelvezető készlet

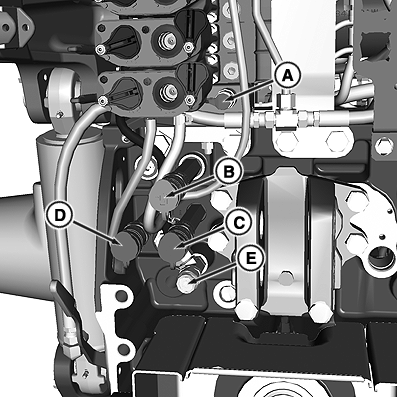

RXA0112864-UN-14JAN11

A - Terhelés érzékelő csatlakozó

B - Nyomó csatlakozó

C - Visszatérő csatlakozó

D - Visszatérő csatlakozó

E - Tartály csatlakozás (hidromotor ház elvezetés)

Az (E) csatlakozó a hidromotor ház olajának elvezetésére szolgál alacsony nyomásnál és alacsony olajáramnál. A motorház leeresztő akkor használatos, ha a visszatérő olajáram túl nagy a motor visszatérő csonkjához és túl nagy ellennyomást okozna, ami károsíthatja a motor tömítéseit. A motor visszatérő és a ház olajelvezető készlet a John Deere™ kereskedőtől szerezhető be.

A motor visszatérő csatlakozók (C és D) a nyomó csatlakozók alatt találhatók.

A motor visszatérő csatlakozó használatával megelőzhető:

• Akaratlan ellentétes működés
• A kiegészítő funkció visszatérő vezetékének nyomás alá kerülése
• Az olajáram potenciális fojtása az SCV visszatérő oldali csatlakozójánál

Példák olyan munkaeszközökre, amelyek nem működtethetők mindkét csatlakozón magas nyomással:

• Hidromotorok, melyeknek a visszatérő ága és a motorház elvezetése is be van kötve. Ha a hidromotor visszatérő ága nyomás alá kerül, károsíthatja a motorházat vagy a tengely tömítését.
• Ha a visszatérő ág nyomása túl magas, a munkaeszközön lévő külső vezérlőszelepek a munkahengerek akaratlan mozgását, vagy helytelen működését okozhatják.

MEGJEGYZÉS: A túlfutás ellen védő visszacsapó szelep nélküli hidromotorokat a hidromotor visszatérő csatlakozóba (C, D) kell bekötni, hogy a visszatérő vezeték ne kerülhessen nyomás alá az SCV semleges helyzetbe kapcsolásakor.
