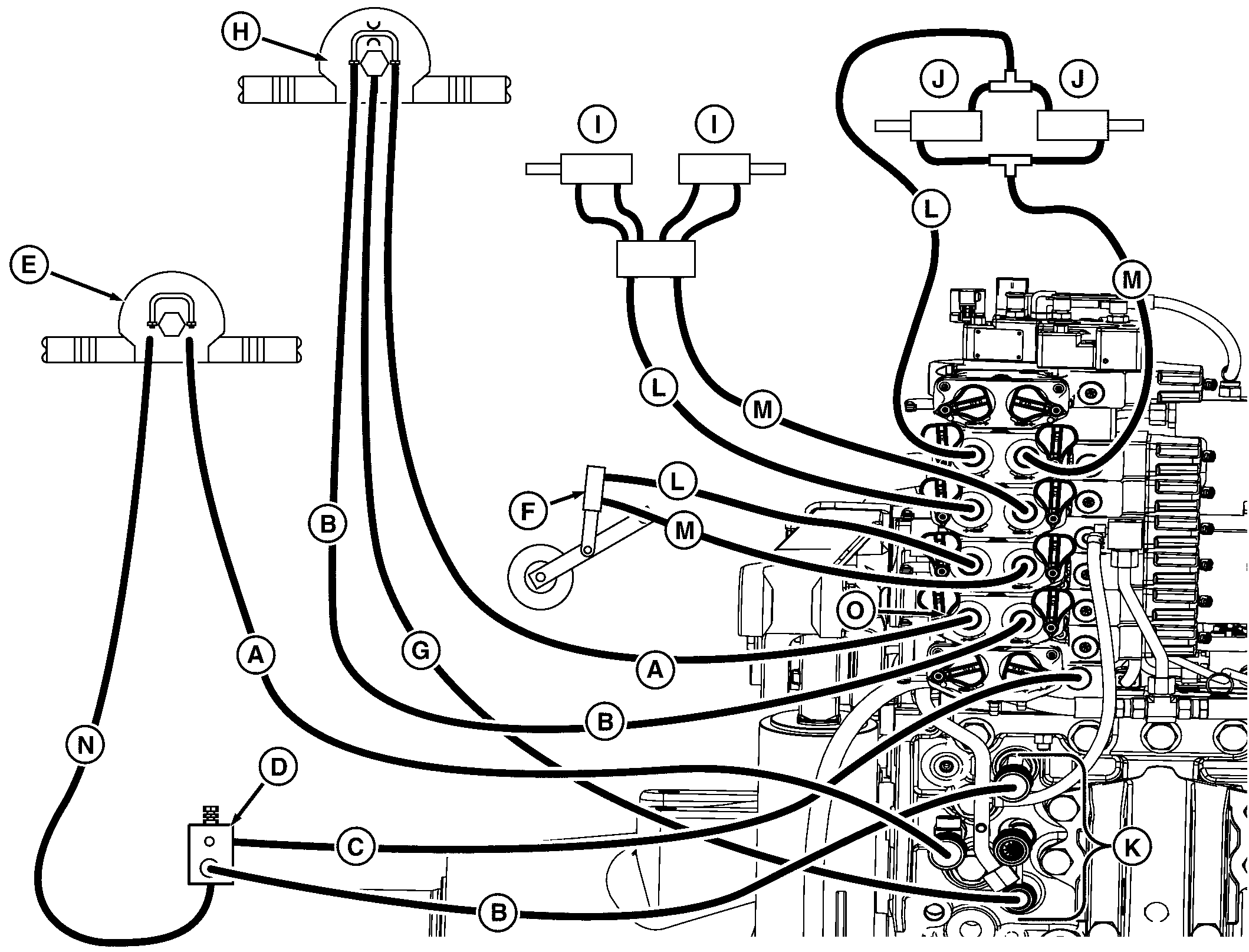

Munkaeszköz csatlakoztatás, 2-es példa—Motor működtetése a Power Beyond és a motorház olajának elvezetésével

RXA0113667-UN-11FEB11

A - Visszatérő vezeték

B - Nyomó vezeték

C - Terhelés érzékelő vezeték

D - Vezérlőszelep

E - Vákuum motor

F - Emelő/süllyesztő munkahenger

G - Motorház olajelvezető cső

H - Második motor

I - Nyomjelző

J - Behajt

K - Power Beyond csatlakozók

L - Kitol csatlakozó vezetéke

M - Visszahúz csatlakozó vezetéke

N - Vezérelt olajáram vezetéke

O - Speciális visszatérő tömlőcsatlakozó

Ebben az alkalmazásban (E) a vákuum motorja a Power Beyond-ról üzemel, mely esetében a hidraulika szivattyú működtetéséhez terhelés-érzékelő csatlakozás (C) szükséges.

A második motor (H) esetében a ház résolajelvezető csatlakozással (G) rendelkezik. A nyomás alatt lévő olaj az SCV behúzó csatlakozójától jön, a visszatérő olaj pedig a kitoló csatlakozóhoz megy. Amikor a motor visszatérő olaja az SCV-n keresztül folyik vissza, a tömlő végére egy speciális csatlakozó (O) szükséges, ami megakadályozza, hogy a nagynyomású olaj visszafolyjon a motor felé, tönkretéve annak tömítéseit. A motor leállításakor az SCV vezérlőkart úszó helyzetbe kell kapcsolni, hogy a motor magától lelassulva álljon meg. A vezérlőkart semlegesbe kapcsolva a motor azonnal megáll, ami a tömítéseket tönkre teheti, amikor a visszatérő olaj az SCV-n keresztül folyik.
