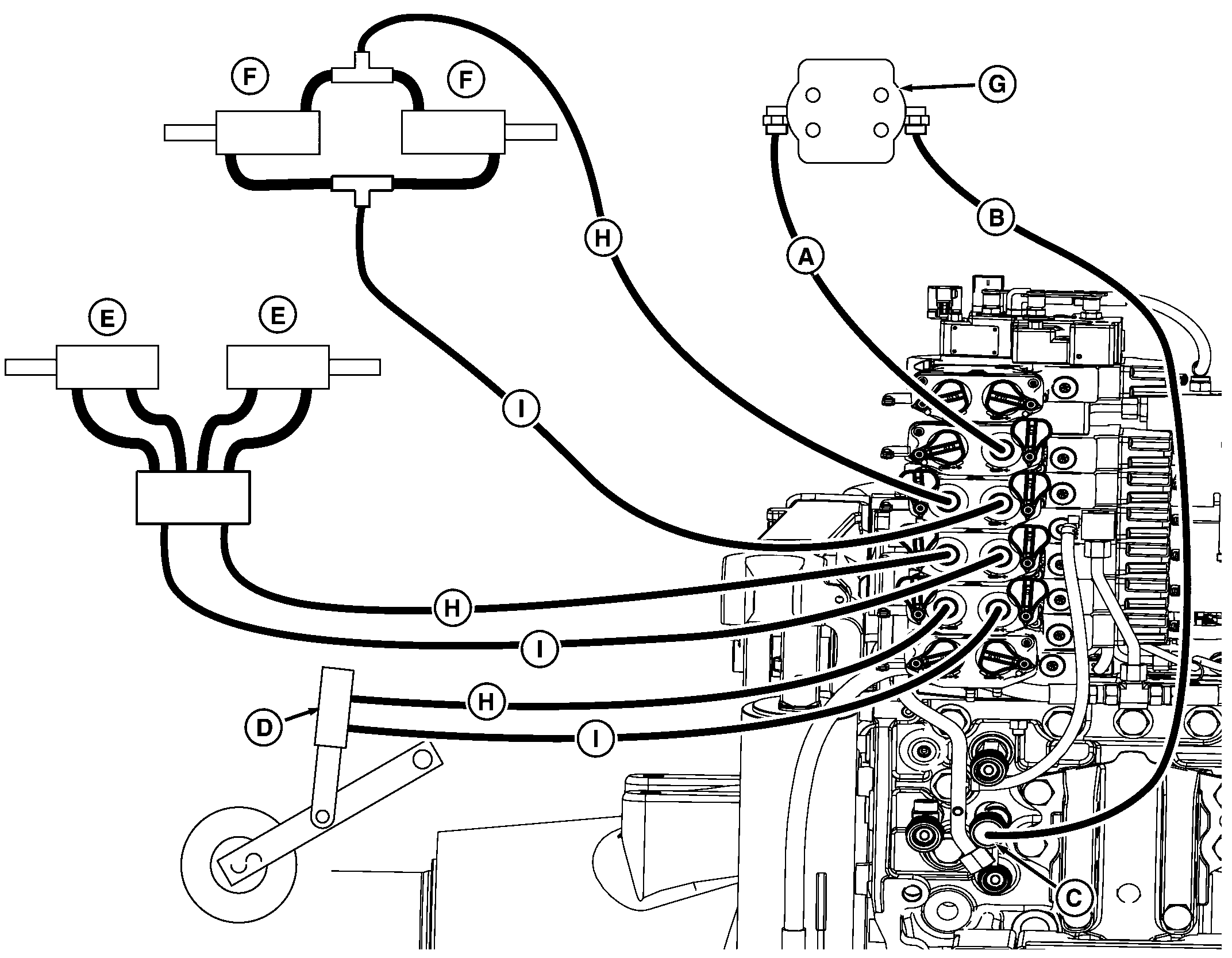

Munkaeszköz csatlakoztatás, 3-as példa—Motor működtetés az SCV visszahúzás csatlakozójának és a motor résolajának elvezetésével

RXA0113668-UN-11FEB11

A - Nyomó vezeték

B - Visszatérő vezeték

C - Hidromotor visszatérő csatlakozó

D - Emelő/süllyesztő munkahenger

E - Nyomjelző

F - Behajtás

G - Hidromotor

H - Kitol csatlakozó vezetéke

I - Visszahúz csatlakozó vezetéke

Ebben az alkalmazásban a motor (G) a nyomó olajat az SCV visszahúz csatlakozójából kapja. A visszatérő olaj a motor visszatérő csatlakozóba folyik. A motor leállításakor az SCV vezérlőkart úszó helyzetbe kell kapcsolni. Mivel a visszatérő olaj a motor visszatérő csatlakozóba folyik, nincs szükség speciális csatlakozóra.
