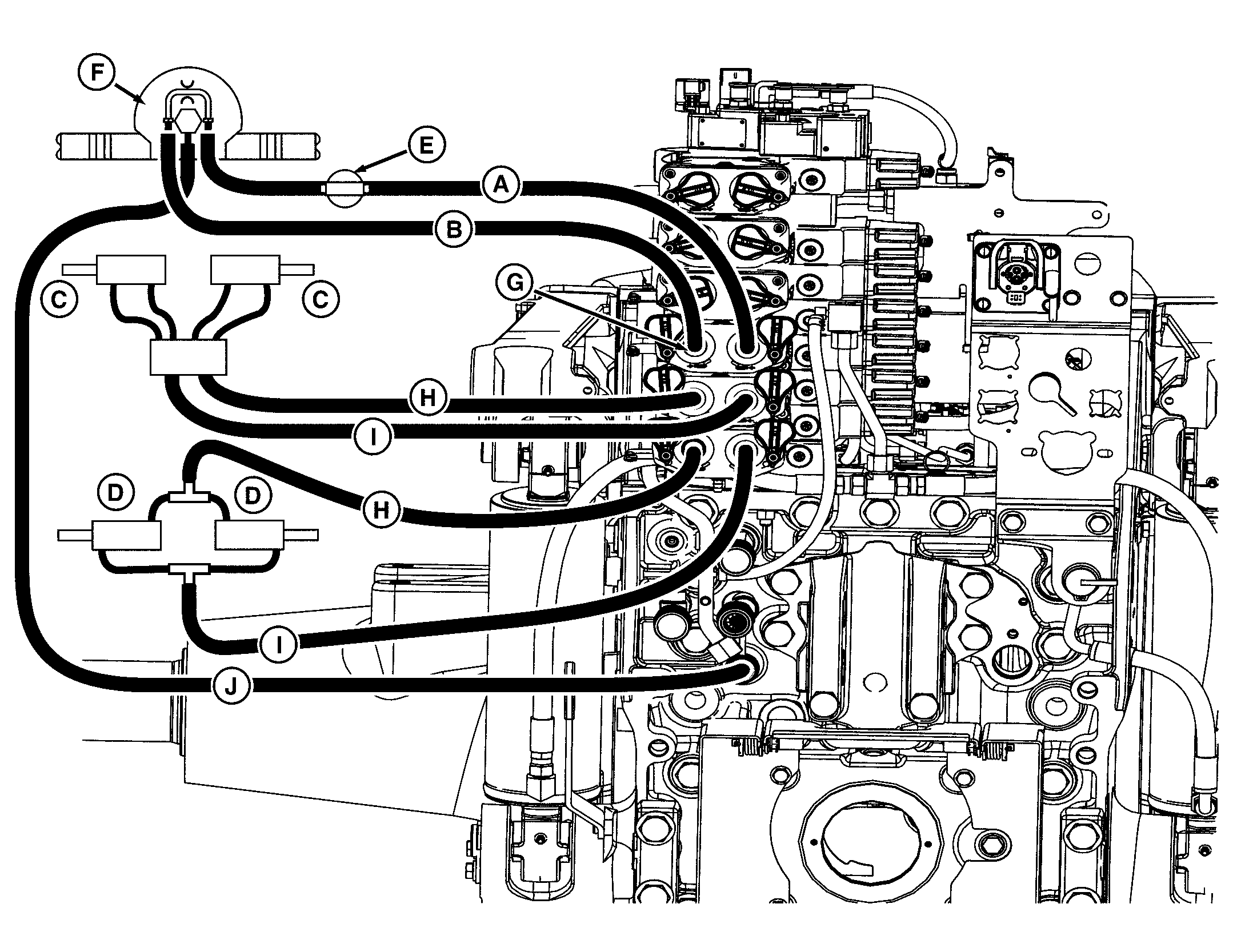

Munkaeszköz csatlakozás, 4-es példa – Vetőgép, a vákuum motor és a visszatérő vezeték a motor visszatérő csatlakozó segítségével az SCV-hez csatlakozik

RXA0113669-UN-11FEB11

A - Nyomó vezeték

B - Visszatérő vezeték

C - Nyomjelző

D - Behajt

E - Áramlásszabályzó szelep (teljesen nyitva)

F - Vákuum motor

G - Speciális visszatérő tömlőcsatlakozó

H - Kitol csatlakozó vezetéke

I - Visszahúz csatlakozó vezetéke

J - Ház leeresztő vezeték¹

Ennél az alkalmazásnál az áramlásszabályzó szelepnek (E) teljesen nyitva kell lennie és az olajáramot az SCV beállító panelen kell szabályozni. Ha az olajáramot az áramlásszabályzó szelep szabályozza, a hidraulika szivattyú a maximális nyomáson fog járni, ami a hidraulika olaj túlmelegedéséhez vezethet, ha a külső hőmérséklet a munka során túl magas.

A vákuum motor (F) a nyomás alatt lévő olajat az SCV visszahúzó csatlakozójától kapja. Mivel a motor visszatérő olaja az SCV-n keresztül folyik vissza, a tömlő végére egy speciális csatlakozó (G) szükséges, ami megakadályozza, hogy a nagynyomású olaj visszafolyjon a motor felé, ami valószínűleg tönkreteszi a tömítéseit. A motor leállításakor az SCV vezérlőkart úszó helyzetbe kell kapcsolni, hogy a motor magától lelassulva álljon meg. A vezérlőkart semlegesbe kapcsolva a motor azonnal megáll, ami a tömítéseket tönkre teheti.
