Munkaeszköz csatlakoztatás, 5-ös példa—Integrált vetőgép a függesztőművel párhuzamosan működtetett függesztőmű kiegészítő emelőkészlettel

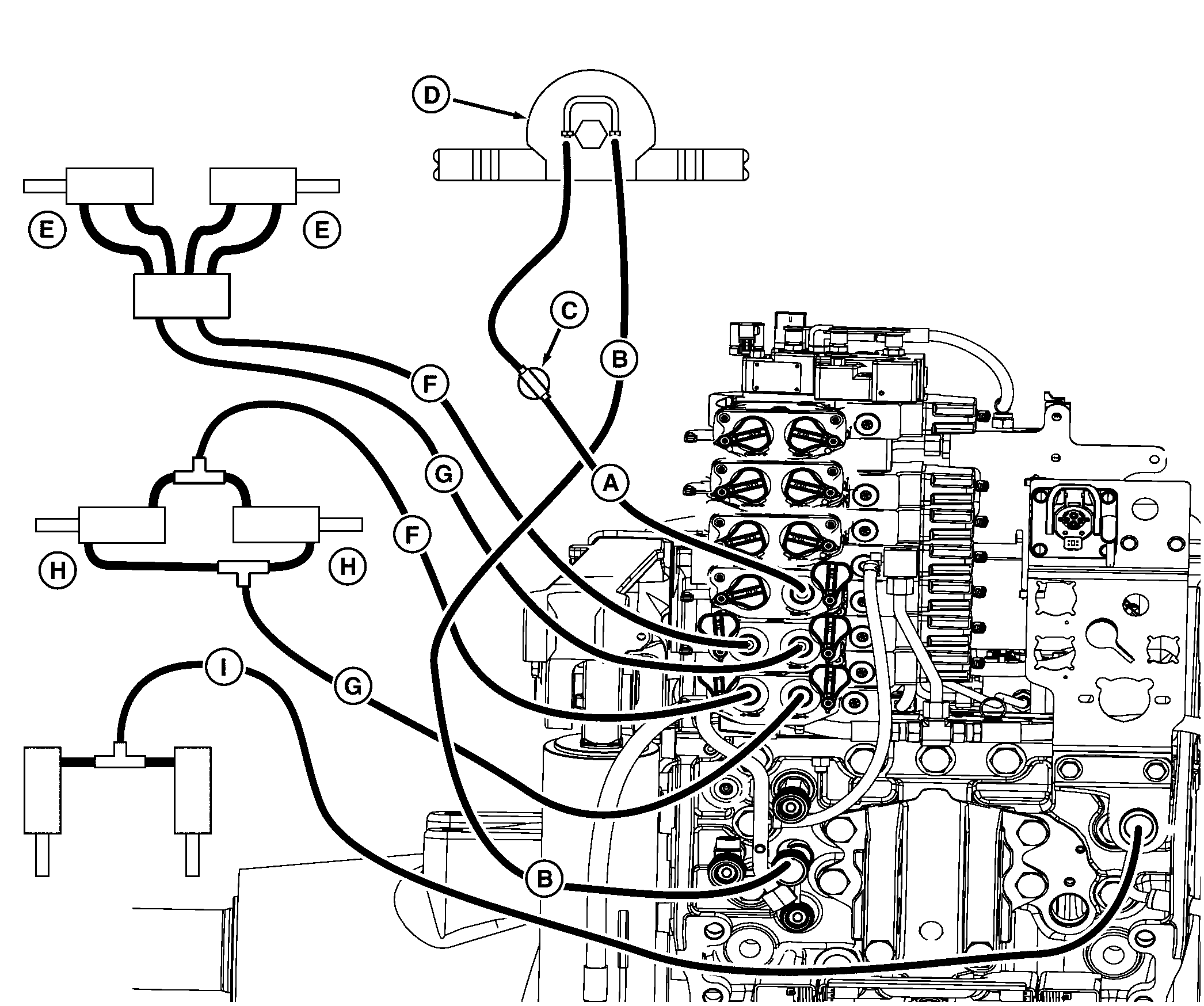

RXA0113670-UN-11FEB11

A - Nyomó vezeték

B - Visszatérő vezeték

C - Áramlásszabályzó szelep (teljesen nyitva)

D - Vákuum motor

E - Behajt

F - Kitol csatlakozó vezetéke

G - Visszahúz csatlakozó vezetéke

H - Nyomjelző

I - Függesztőmű, kiegészítő emelő

Ebben az alkalmazásban a vákuum motor (D) a nyomó olajat az SCV visszahúzó csatlakozójától kapja. A visszatérő olaj a power beyond visszatérő csatlakozóba folyik. A motor leállításakor az SCV vezérlőkart úszó helyzetbe kell kapcsolni.

A vezérlőszelepnek (C) teljesen nyitva kell lennie és az olajáramot a traktor vezérlő paneljén kell szabályozni. Ha az olajáramot a szelep szabályozza, akkor a hidraulika szivattyú a maximális nyomáson fog járni, ami a hidraulikaolaj túlmelegedéséhez vezethet, ha a külső hőmérséklet a munka során túl magas.

A kiemelést segítő munkahenger olaja a hárompont-emelő külső csatlakozójához csatlakozik, amit a hárompont-vezérlő karral lehet működtetni a fülkéből.
