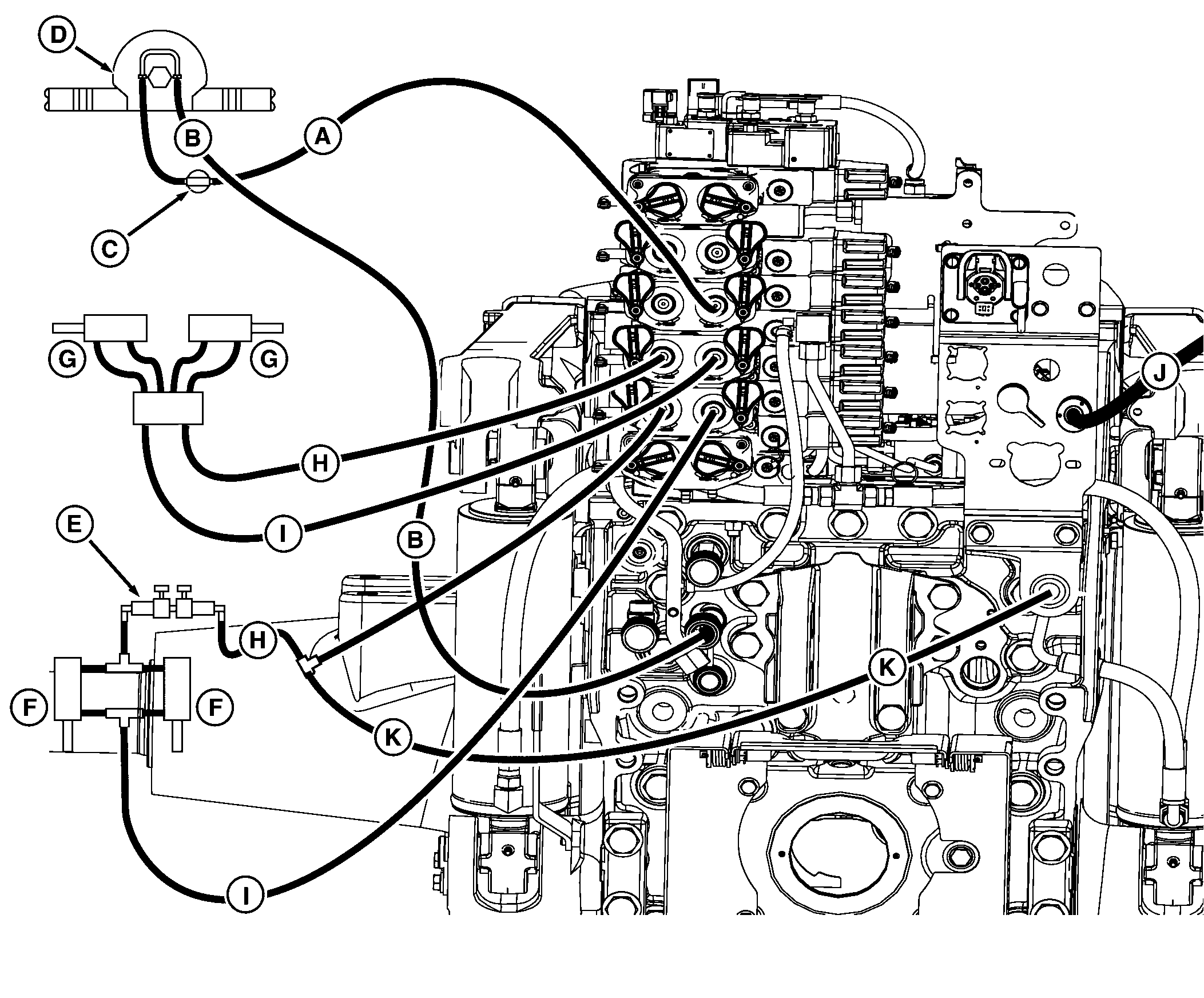

Munkaeszköz csatlakoztatás, 6-os példa—Integrált vetőgép függesztőmű kiegészítő emelőkészlettel, az emelő munkahengereket az SCV párhuzamosan működteti a függesztőmű kiegészítő emelésével

RXA0113671-UN-31MAR11

A munkaeszköz csatlakoztatása, 6-os példa (SCV-vel vezérelt)

A - Nyomó vezeték

B - Visszatérő vezeték

C - Áramlásszabályzó szelep (teljesen nyitva)

D - Vákuum motor

E - Vezérlőszelep

F - Függesztőmű, kiegészítő emelő

G - Nyomjelző

H - Kitol csatlakozó vezetéke

I - Visszahúz csatlakozó vezetéke

J - 9-pólusú csatlakozó vezetékkel

K - Függesztőmű, kiegészítő emelő

Ebben az alkalmazásban a vákuum motor (D) a nyomó olajat az SCV visszahúzó csatlakozójától kapja. A visszatérő olaj a power beyond visszatérő csatlakozóba folyik. A motor leállításakor az SCV vezérlőkart úszó helyzetbe kell kapcsolni.

A vezérlőszelepnek (C) teljesen nyitva kell lennie és az olajáramot a traktor vezérlő paneljén kell szabályozni. Ha az olajáramot a szelep szabályozza, akkor a hidraulika szivattyú a maximális nyomáson fog járni, ami a hidraulikaolaj túlmelegedéséhez vezethet, ha a külső hőmérséklet a munka során túl magas.

Ebben az elrendezésben az I-es SCV vezérli a hárompont-vezérlő szelepet és az emelés rásegítést is. A speciális 9-pólusú vezeték (J) egy olyan hurok áramkört tartalmaz, ami a 9-pólusú csatlakozónak a traktor fő vezetékkötegéhez történő csatlakoztatásakor letiltja a traktor hárompont-vezérlő egységét.
