Vezérlőkar—Kitol és Reteszelt kitol állás

Kitol

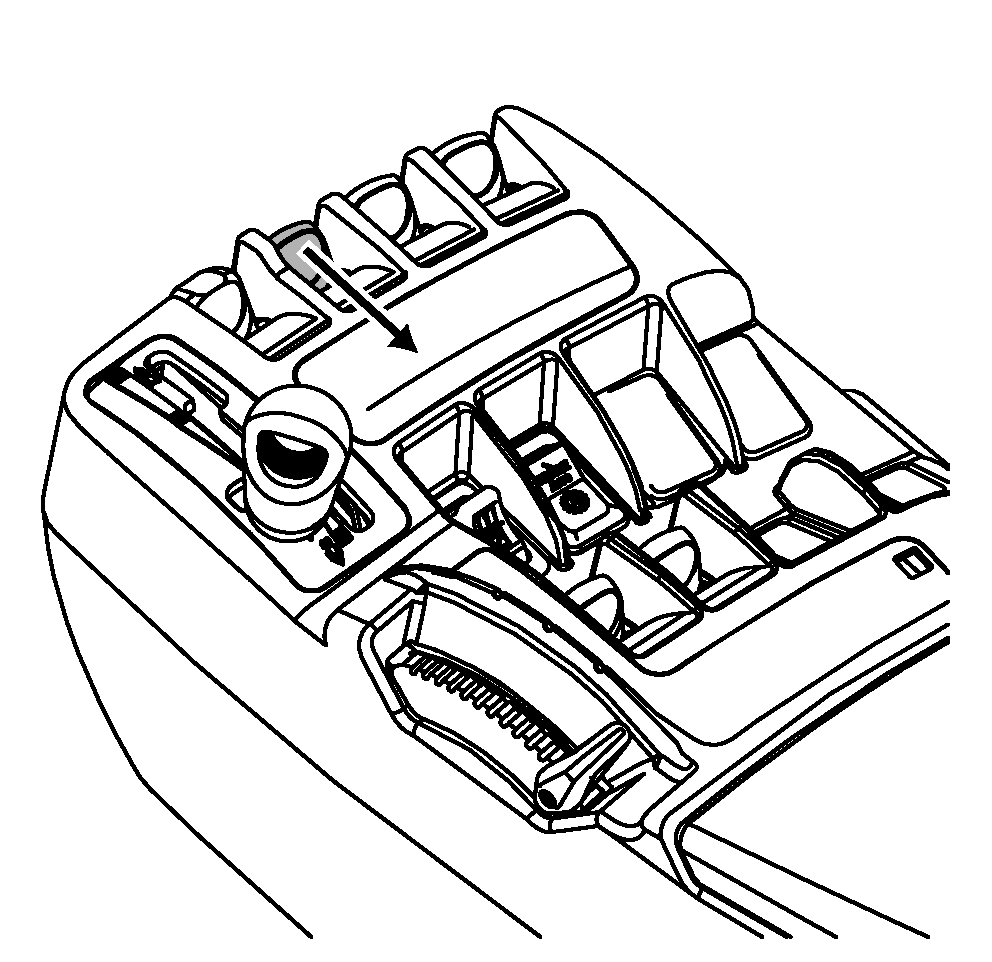

RXA0101980-UN-08APR09

Húzza a kart a semlegesből kicsit hátra. A munkahenger változtatható sebességgel, lassan kitolódik. (Lásd az SCV áramlási mennyiségének beállítása címszó alatt, ebben a fejezetben.)

Húzza hátra a kart teljesen, hogy a munkahenger maximális sebességgel tolódjon ki. A reteszelt üzemmód attól függ, hogy az SCV reteszelés be van-e állítva.

MEGJEGYZÉS: A kitol állásban az időbeállítás figyelmen kívül van hagyva.

Reteszelt kitol

Húzza hátra kattanásig a vezérlőkart és engedje el. A kar visszatér semleges helyzetbe, de az olaj a CommandCenter™-en beállított áramlási mennyiséggel folyik tovább. (Lásd az SCV áramlási mennyiségének beállítása és az időreteszelés beállítása címszavak alatt, ebben a fejezetben.)

Az áramlási idő mérése akkor kezdődik, amikor a kar kattan. Az SCV reteszelési idejét úgy kell beállítani, hogy a munkahenger teljesen kitolódjon, mire az idő lejár.

MEGJEGYZÉS: Ha a kar 0,8 másodpercen belül nem tér vissza a reteszelt állásból semlegesbe, a reteszelés törlődik.

A reteszelés az SCV vezérlőkar semlegesből előre- vagy hátrafelé mozdításával törölhető.
