A kengyel felszerelése és használata a 3-as kategóriájú vonórúdon

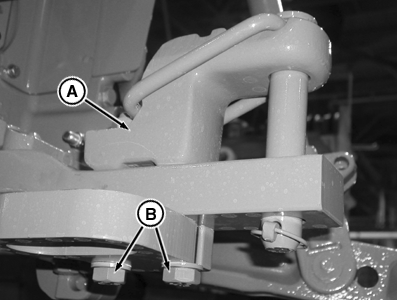

RXA0084675-UN-20OCT05

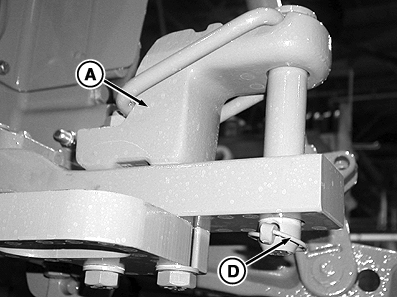

RXA0085836-UN-10JAN06

RW26281-UN-12JUN99

RW26282-UN-12JUN99

A - Kengyel

B - Fejescsavar

C - Csap fogantyúval

D - Reteszelő csap

FONTOS: Az alkalmazástól függően lehet, hogy a kengyelt le kell szerelni.

A kengyelt (A) CSAK a vonórúd tetejére szabad szerelni.

Szerelje fel a kengyelt és húzza meg a csavarokat (B).

Tétel	Mérés	Specifikáció
Kengyelrögzítő csavarok
3-as kategória	Meghúzási nyomaték	750 Nm (550 lb-ft)

Távolítsa el a rögzítő csapot (D). Emelje fel a fogantyút (C) és illessze a kengyel hornyába.

Csatlakoztassa a munkaeszközt.

Ha a vontatott munkaeszköz is rendelkezik kengyellel, a vonócsapot csak a vonórúdon dugja keresztül, a kengyel másik szárán ne. NE tolja át a csapszeget mind a négy tagon keresztül!

Szerelje be a rögzítőcsapot (D).
