A kengyel felszerelése és használata (Magas függőleges terhelésű vonórúd támasz)

RXA0090741-UN-21SEP06

Magas függőleges terhelésű vonórúd támasz

RXA0090746-UN-11SEP06

RXA0090748-UN-11SEP06

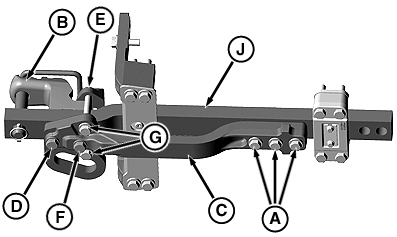

A - Csavarok

B - Kengyel

C - Merevítés

D - Fejescsavar

E - Tartó

F - Fejescsavar

G - Csavarok

H - Csap fogantyúval

I - Reteszelő csap

J - Vonórúd

FONTOS: Az alkalmazástól függően lehet, hogy a kengyelt le kell szerelni.

A kengyelt (B) CSAK a vonórúd tetejére szabad szerelni.

MEGJEGYZÉS: A szerelés alatt egy emelővel tartsa a helyén a keresztmerevítőt.

Szerelje fel a keresztmerevítőt (C) a vonórúdra (J), három alátét és fejescsavar (A) használatával.

Szerelje fel a keresztmerevítőt (C) a vonórúdra és a kengyelre (B), alátét és fejescsavar (D) használatával.

Tétel	Mérés	Specifikáció
Fejescsavarok (D)
3-as kategória	Meghúzási nyomaték	750 Nm (555 lb-ft)

Szerelje fel a rögzítőelemet (E) egy alátét és egy fejescsavar (F) használatával, valamint két alátét és fejescsavar (G) használatával. Húzza meg a keresztmerevítő csavarjait az előírásnak megfelelően.

Tétel	Mérés	Specifikáció
Fejescsavarok (A és F)
3-as kategória	Meghúzási nyomaték	750 Nm (555 lb-ft)

Tétel	Mérés	Specifikáció
(G) csavarok
3-as kategória	Meghúzási nyomaték	430 Nm (320 lb-ft)

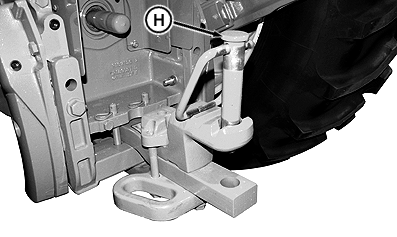

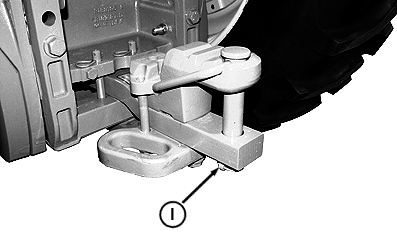

Távolítsa el a rögzítő csapot (I). Emelje fel a fogantyút (H) és illessze a kengyel hornyába.

Csatlakoztassa a munkaeszközt.

Ha a vontatott munkaeszköz is rendelkezik kengyellel, a vonócsapot csak a vonórúdon dugja keresztül, a kengyel másik szárán ne. NE tolja át a csapszeget mind a négy tagon keresztül!

Szerelje be a rögzítőcsapot (I).

Szerelje le a kengyelt, a felszereléssel ellentétes sorrendben.
