Hátsó TLT burkolat—3-as típusú TLT

VIGYÁZAT: Kerülje a személyi sérülést. Állítsa mindig a megfelelő helyzetbe a TLT burkolatot. Ne használja a burkolatot lépcsőként.

MEGJEGYZÉS: A 3-as típusú TLT 45 mm-es (1-3/4 in.), 20 bordás tengelyt használ.

RXA0112528-UN-14DEC10

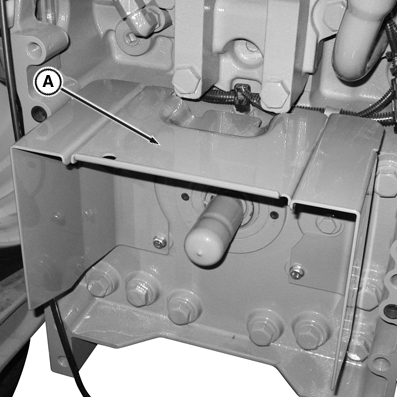

Normál helyzet

A - Felső lemez

Ügyeljen arra, hogy a felső lemezt (A) a TLT bekapcsolása előtt hajtsa le.

A hidraulikus hárompont-emelő középső függesztőrúdjának használatakor a TLT burkolatot le kell ereszteni, a megfelelő hézaghoz. További információk kezelési utasítás Hárompont-emelő fejezetének Hidraulikus középső függesztőrúd szakaszában.
