A kerékösszetartás beállítása (mellsőhajtású és TLS™ Plus hidak)

1.

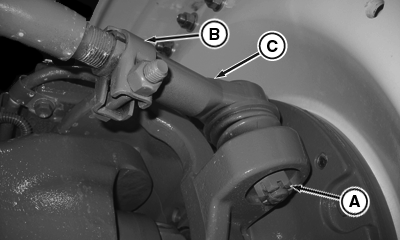

   RXA0113529-UN-11FEB11

   A - Anya és csap

   B - Bilincs anya

   C - Kormányösszekötő rúd gömbcsukló

   Ellenőrizze, hogy a híd középen van-e.

---




2. Lazítsa meg a rögzítőbilincset (B) a kormányösszekötő rúd jobb és bal oldalán.

3. Vegye ki a csapot és az anyát (A).

4. Vegye le a kormányösszekötő rúd végét (C) a kerékagy házáról.

5. Forgassa a kormányösszekötő rúd végét (C) szükség szerint, hogy elérje a kerékösszetartás előírt értékét. Minden 1/8-nyi fordulat körülbelül 4 mm (3/16 in.) változást okoz. A kerékösszetartást 0,0±3 mm-re (1/8 in.) állítva csökkenti a gumiabroncs kopását szilárd felületű utakon.

   Tétel	Mérés	Specifikáció
   A maximális kerékösszetartás	Távolság	3 mm (1/8 in.)

6. Húzza meg az anyákat az előírt nyomatékra.

   Tétel	Mérés	Specifikáció
   Kormányösszekötő bilincs anya	Meghúzási nyomaték	75 Nm (55 lb-ft)

   MEGJEGYZÉS: A bilincsen lévő anya menete a traktor eleje felé kell nézzen.
