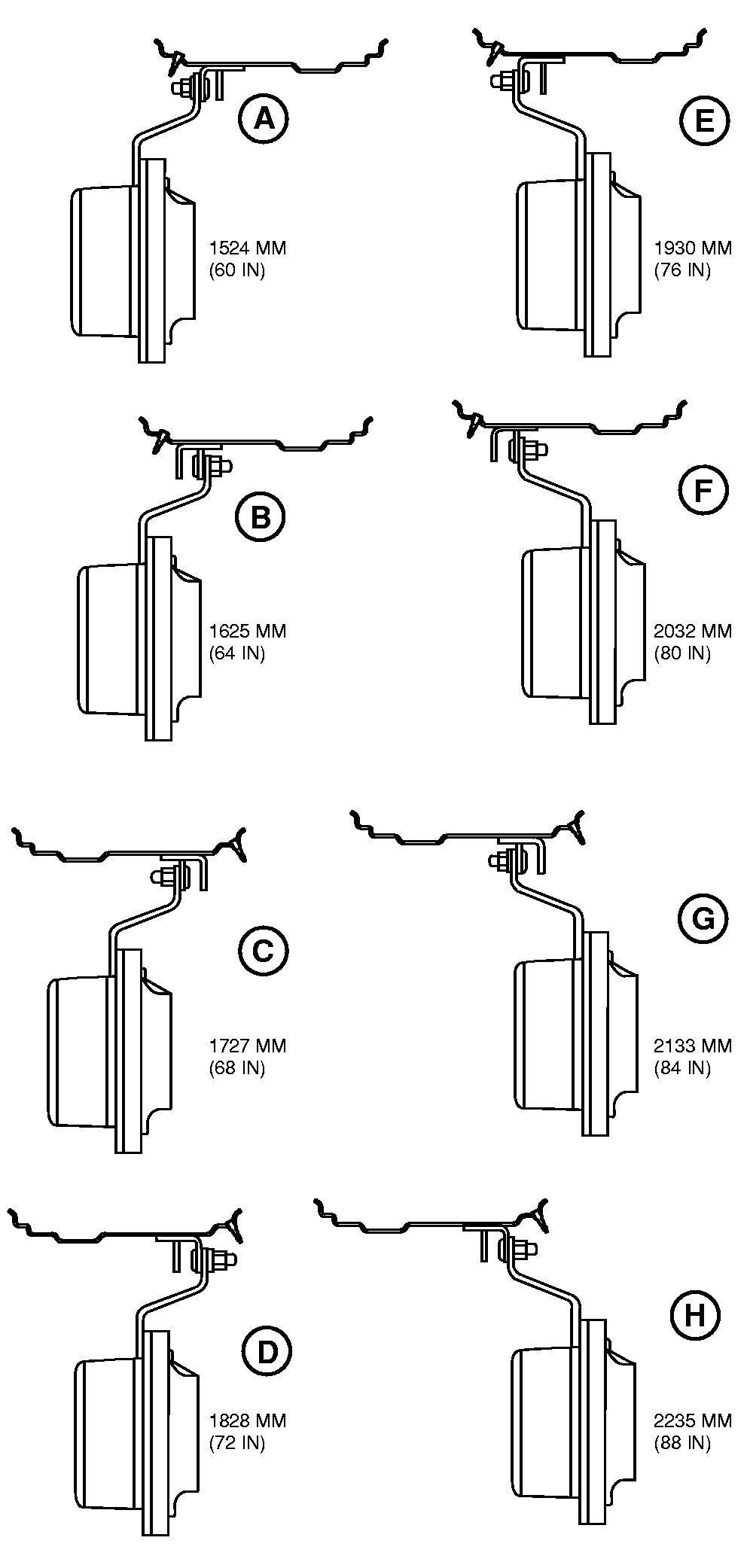

A nyolcpozíciós hajtott mellső kerék beállításai
RXA0089742-UN-05JUL06
MEGJEGYZÉS: Az A - H pozíciók minden 480 mm-es (18,9 in.), vagy annál keskenyebb gumiabroncs esetén használhatók.
A nyomtávokat a gumiabroncsok középvonalai között kell mérni.
Használja a jobb oldalon látható ábrákat a keréktárcsának és a kerékpántnak a kívánt nyomtávhoz történő összeszereléséhez minden 480 mm-es (18,9 in.), vagy annál keskenyebb gumiabroncs esetében.
Csillag alakú meghúzási sorrendet alkalmazva húzza meg a keréktárcsát a kerékpánthoz rögzítő csavarokat az előírt nyomatékra.
| Tétel | Mérés | Specifikáció |
| Keréktárcsát a kerékpánthoz rögzítő csavarok | Meghúzási nyomaték | 310 Nm (230 lb-ft) |
| Tétel | Mérés | Specifikáció |
| Keréktárcsát a kerékagyhoz rögzítő anyák | Nyomaték | 600 Nm (450 lb-ft) |
Húzza meg a csavarokat 3 ÜZEMÓRA, 10 ÜZEMÓRA után, majd NAPONTA az üzemeltetés első hetében, illetve 250 üzemóránként.
FONTOS: Gondosan kövesse a kerékcsavarok meghúzási lépéseit. Egy hibás lépés a kerékagy töréséhez vezethet.
Ha kell, állítsa be a sárvédőket és a kormányütközőket a következő oldalon látható táblázatok és ábrák alapján.
MEGJEGYZÉS:
RXA0089743-UN-05JUL06

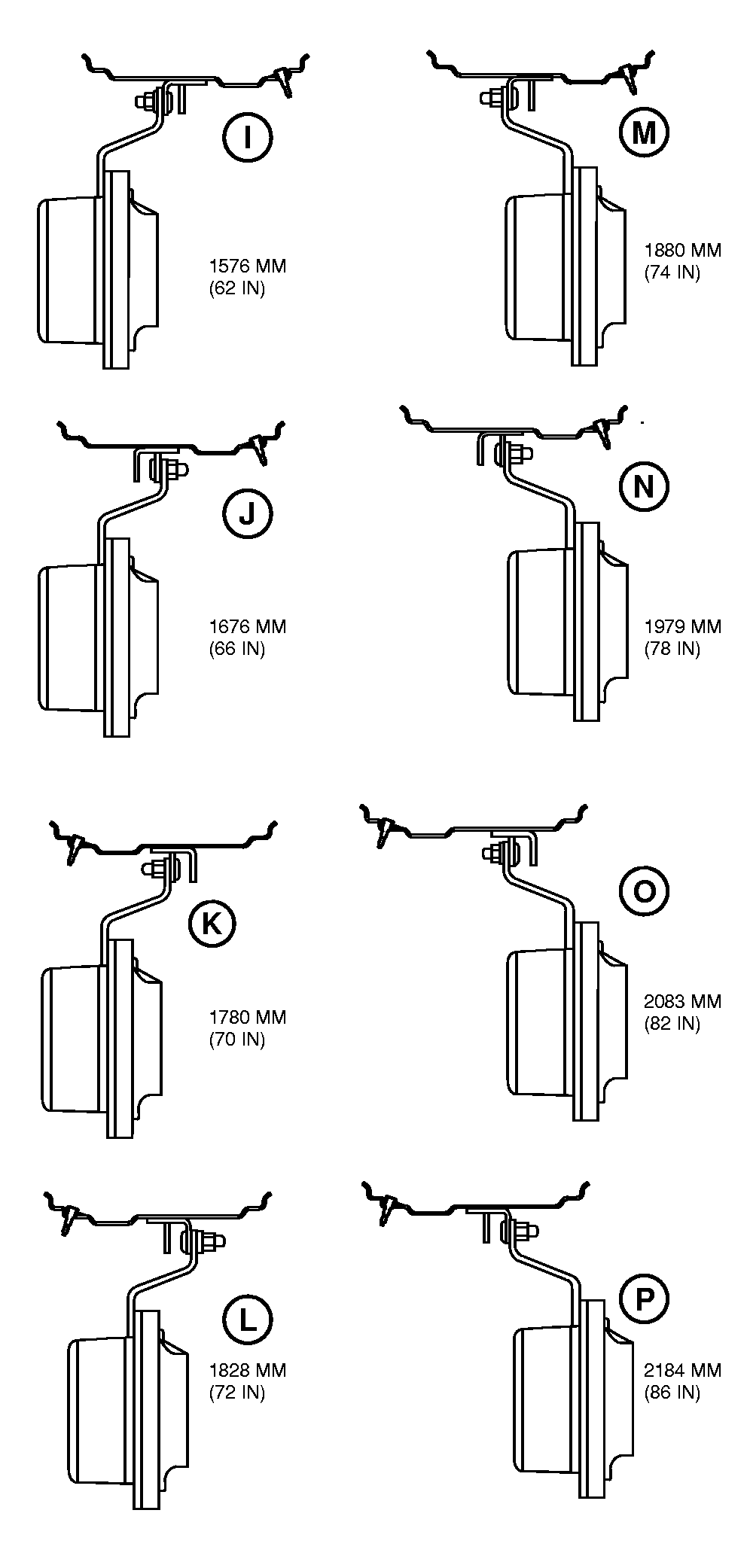

Kerékhelyzetek a mellsőhajtású és a TLS™ Plus hidakhoz
Az I - P közötti pozíciók az 540, 600 és 620 mm-es gumiabroncsokhoz használandók.A nyomtávokat a gumiabroncsok középvonalai között kell mérni.
Használja a jobb oldalon látható ábrákat a keréktárcsának és a kerékpántnak a kívánt nyomtávhoz történő összeszereléséhez az 540, 600 és 620 mm-es gumiabroncsok esetében.
Csillag alakú meghúzási sorrendet alkalmazva húzza meg a keréktárcsát a kerékpánthoz rögzítő csavarokat az előírt nyomatékra.
| Tétel | Mérés | Specifikáció |
| Keréktárcsát a kerékpánthoz rögzítő csavarok | Meghúzási nyomaték | 310 Nm (230 lb-ft) |
| Tétel | Mérés | Specifikáció |
| Keréktárcsát a kerékagyhoz rögzítő anyák | Nyomaték | 600 Nm (450 lb-ft) |
Húzza meg a csavarokat 3 ÜZEMÓRA, 10 ÜZEMÓRA után, majd NAPONTA az üzemeltetés első hetében, illetve 250 üzemóránként.
FONTOS: Gondosan kövesse a kerékcsavarok meghúzási lépéseit. Egy hibás lépés a kerékagy töréséhez vezethet.
Ha kell, állítsa be a sárvédőket és a kormányütközőket a következő oldalon látható táblázatok és ábrák alapján.
|
A TLS a Deere & Company márkaneve |
