A hátsó hajtókerék felszerelése az öntvény-kerékagyra

RXA0056891-UN-11SEP01

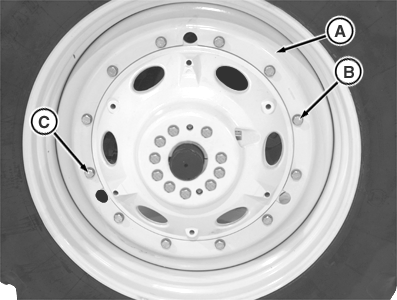

A nagy teherbírású 10 csavaros rögzítésű kerékagy látható

A - Kerékpánt

B - Szoros illesztésű furat

C - Hosszúkás furat

1. VIGYÁZAT: Kerülje a lehetséges baleseteket. Hibás meghúzási sorrend és meghúzási eljárás személyi sérülést, vagy a gép károsodását eredményezheti. A kerékcsavarok nagyon fontosak, rendszeres meghúzást igényelnek.

   MEGJEGYZÉS: A peremen (A) található egy, a többi furatnál kisebb szoros illesztésű furat. Egy horonyfurat található 180°-ra a szoros illesztésű furattól a kerék hatékonyabb központosításához.

   Tegye a csavart a szoros illesztésű furatba (B) és húzza meg kézzel.

2. Tegye a csavart a horonyfuratba (C), és húzza meg kézzel.

3. Csavarja be és húzza meg kézzel a többi csavart.

4. Húzza meg a csavarokat annyira, hogy a csavarok tartsák az előírás szerinti nyomatékot.

   Tétel	Mérés	Specifikáció
   Kerékcsavarok	Meghúzási nyomaték	600 Nm (445 lb-ft)

5. Vezessen a traktorral körülbelül 100 métert (100 yd) és húzza meg újra a csavarokat.

6. Húzza meg újra a csavarokat 3 ÜZEMÓRA, majd 10 ÜZEMÓRA után, később az első héten NAPONTA, utána pedig 250 üzemóránként.

   FONTOS: Gondosan kövesse a kerékcsavarok meghúzási lépéseit. Egy hibás lépés a kerékagy töréséhez vezethet.
