Hátsó kerék, gumiabroncs és nyomtáv segédletek

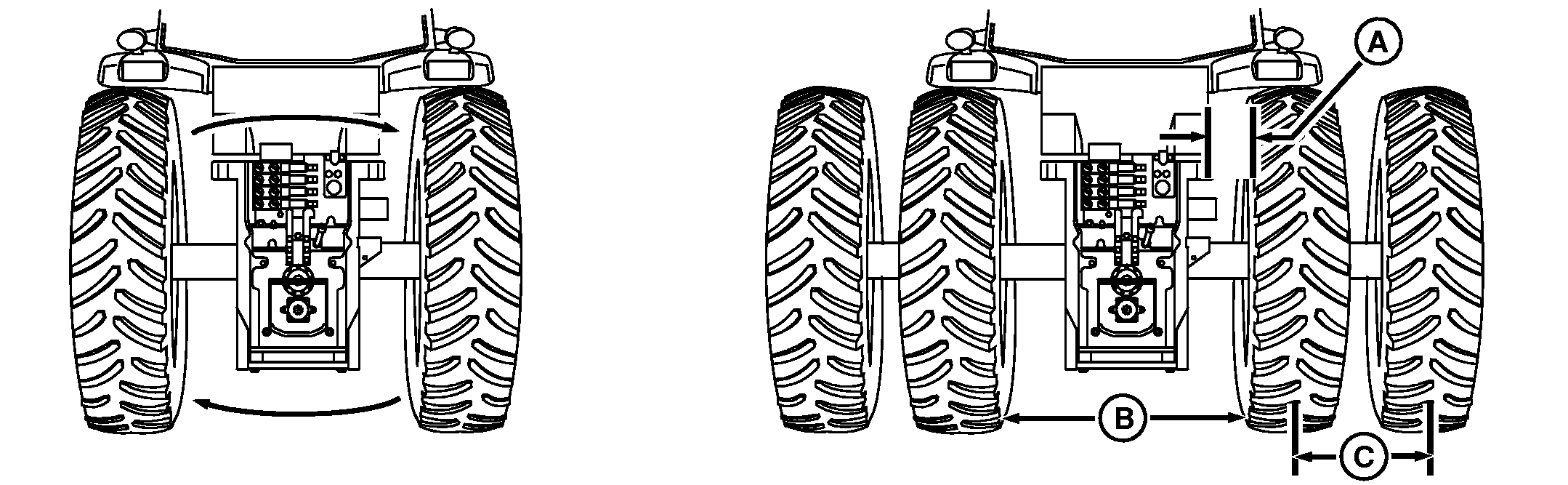

RXA0056701-UN-29AUG01

A - A belső kerekek és a sárvédő közötti hézag

B - A hajtókerekek belső oldalai közötti távolság

C - Az ikerkerekek közötti minimum távolság

VIGYÁZAT: Előzze meg a személyi sérüléseket és a traktor stabilitásának elvesztését. Soha ne használja a traktort szóló kerekek esetén 1520 mm-nél (60 in.) keskenyebb nyomtávval.

Szállítási sebességnél keskeny nyomtáv beállításnál kanyarodáskor a traktor instabillá válhat. Növelje a nyomtávot a stabilitás növelése érdekében.

FONTOS: A gumiabroncsok és a sárvédők között legalább 25 mm (1 in.) hézagnak (A) kell lennie. A gumiabroncsok közötti távolság legalább 1015 mm (40 in.) kell legyen és a gumiabroncsok egyenlő távolságban kell legyenek a traktor középvonalától.

Az oldallengés határoló betéteket felfelé állítva (oldallengés lehetséges) a gumiabroncsok közötti távolság legalább 1090 mm (43 in.) kell legyen, hogy elkerülje azt, hogy a gumiabroncsok az emelőkarokba beleérjenek.

Nagy teher vontatásakor a szóló kerekek ne legyenek egymástól 2800 mm-nél (110 in.) nagyobb távolságra.

Ellenőrizze, hogy a munkaeszköz és a hátsó gumiabroncs között van-e elegendő hézag.

NE keverje a radiál és a diagonál gumiabroncsokat ugyanazon a tengelyen.

Az azonos tengelyre szerelt hajtott és ikerkerekeket azonos nyomásra kell felfújni.

Az öntvény keréktárcsákat belülre és az acél keréktárcsákat kívülre kell szerelni az ikerkerekezésnél.

A radiál abroncsok túlfújása csökkenti a gép teljesítményét. A helyes gumiabroncs nyomás alkalmazása biztosítja az optimális vontatási teljesítményt.

Az ikerkerekek közötti minimum távolság (C)
A nyomtáv a gumiabroncsok középvonalai között mérendő
A gumiabroncs szélessége	Minimális távolság
480 mm (18.4 in.)	549 mm (21.6 in.)
520 mm (20.8 in.)	591 mm (23.3 in.)
620 mm (24.5 in.)	695 mm (27.4 in.)
650 mm (25.5 in.)	726 mm (28.6 in.)
710 mm (28.0 in.)	788 mm (31 in.)
