Az elektromos központ biztosítékai

MEGJEGYZÉS: Hajtsa le az ülés háttámláját, hogy egyszerűbben hozzáférjen és hagyja a fülke világítását a biztosítéktáblára világítani, amikor megvizsgálja vagy kicseréli a biztosítékokat.

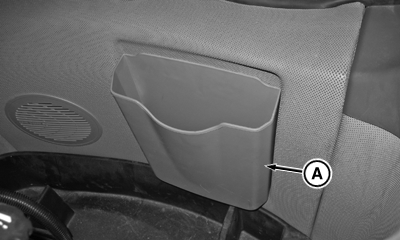

Az elosztótábla közvetlenül a vezetőülés mögött, a fülke hátsó ablaka alatt található. Az elosztótábla a Kezelési utasítás taroló (A) felemelésével érhető el.

RXA0109532-UN-18AUG10

Kezelési utasítás tartó

A - Kezelési utasítás tartó

A jobb oldali illusztráció segít a biztosítéktáblán való eligazodásban.

RXA0099396-UN-14OCT08

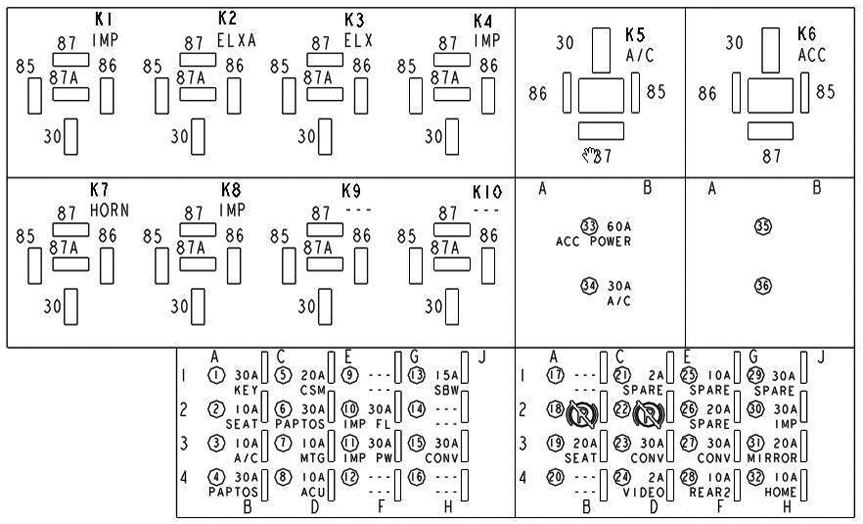

Biztosíték központ – Jelmagyarázat

A - A biztosíték helyének a száma

B - Biztosíték mérete

FONTOS:

RXA0111003-UN-07JAN11

K1 - ISO munkagép csatlakozó táprelé

K2 - Elektronika relé (ha fel lett szerelve)

K3 - Elektronika relé (ha fel lett szerelve)

K4 - Munkaeszköz tartozék relé

K5 - Klímaberendezés kapcsoló/Ventilátor relé

K6 - Tartozék relé

K7 - Figyelmeztető kürt relé

K8 - Munkaeszköz munkalámpa relé

K9 - Használaton kívül

K10 - Használaton kívül

1 - Indítókulcs (30 A)

2 - Kezelő jelenlét kapcsoló (10 A)

3 - Klímaberendezés (10 A)

4 - PAPTOS (ha fel lett szerelve) (30 A)

5 - Fülke kapcsolómodul (20 A)

6 - PAPTOS (ha fel lett szerelve) (30 A)

7 - Telematika átjáró modul (10 A)

8 - Kartámasz vezérlőegység (10 A)

9 - Használaton kívül

10 - Munkagép munkalámpák (30 A)

11 - Munkagép tartozék (30 A)

12 - Használaton kívül

13 - ActiveCommand kormányzás (ha fel lett szerelve) (15 A)

14 - Használaton kívül

15 - Kényelmi csatlakozó akkumulátor (30 A)

16 - Használaton kívül

17 - Használaton kívül

18 - Parkfék kioldó

19 - Ülés kezelőszervek (20 A)

20 - Használaton kívül

21 - Tartalék (2 A)

22 - Parkfék kioldó

23 - Kényelmi csatlakozó akkumulátor (30 A)

24 - Videokamera tápegység (ha fel lett szerelve) (2 A)

25 - Tartalék (10 A)

26 - Tartalék (20 A)

27 - Kényelmi csatlakozó, kapcsolt (30 A)

28 - Hátsó alváz vezérlőegység (10 A)

29 - Tartalék (30 A)

30 - ISO munkagép csatlakozó (30 A)

31 - Távoli tükör (20 A)

32 - Hazatérés üzemmód (csak IVT™ /AutoPowr™ esetén) (10 A)

33 - Tartozék tápegység (60 A)

34 - Ventilátor motor (30 A)

35 - Használaton kívül

36 - Használaton kívül

Győződjön meg róla, hogy az akkumulátor negatív (–) és a pozitív (+) pólusai le vannak kötve mindkét akkumulátorról, mielőtt a biztosítékokat megvizsgálja, vagy cseréli.

Nyissa fel a motorháztető, hogy hozzáférjen a műszerfal elején található, első biztosítéktáblához. Távolítsa el a burkolatot (A).

RXA0110994-UN-14OCT10

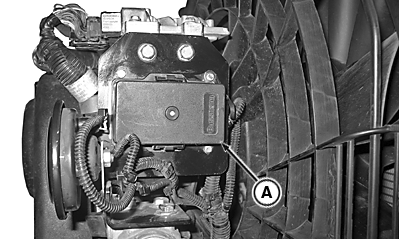

A burkolat leszerelése

RXA0110996-UN-14OCT10

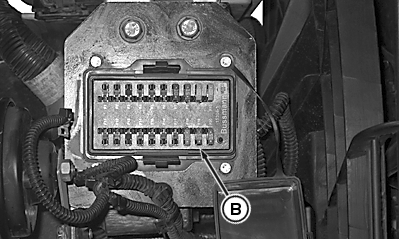

Biztosítékok

RXA0111380-UN-17DEC10

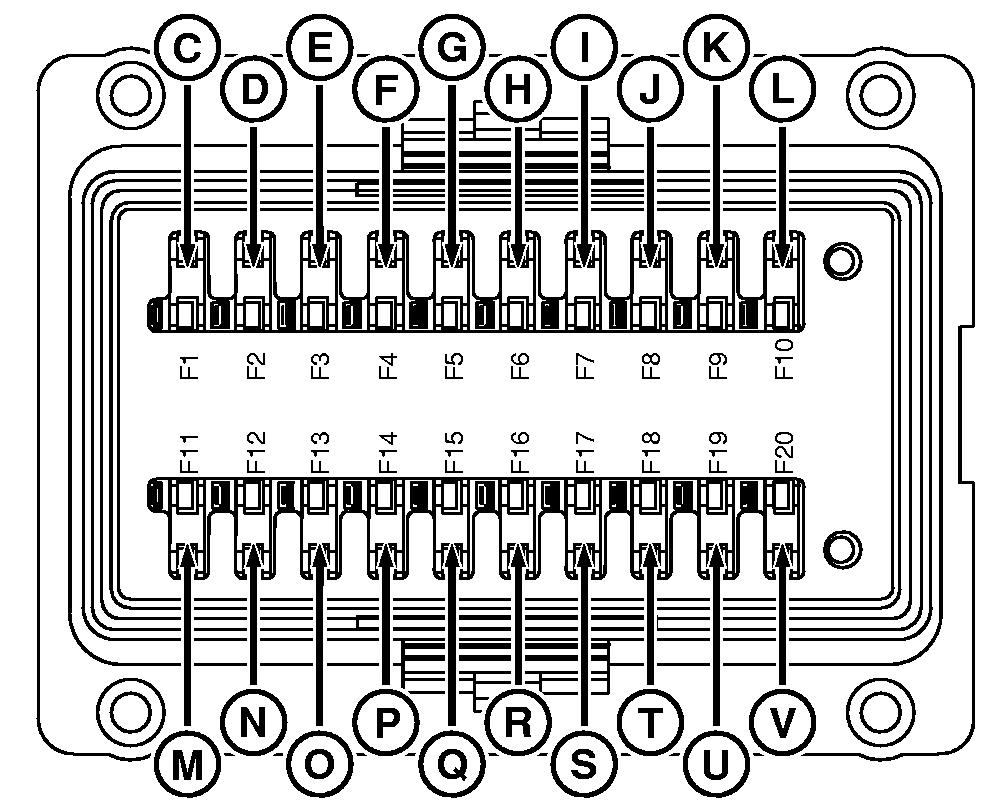

A - Burkolat

B - Első biztosítéktábla

C - Használaton kívül

D - Használaton kívül

E - Használaton kívül

F - Használaton kívül

G - Használaton kívül

H - Használaton kívül

I - Indítókulcs (10 A)

J - ACS vezérlőegység (15 A)

K - Mellső alváz vezérlőegység 2 (20 A)

L - Mellső alváz vezérlőegység 1 (20 A)

M - Használaton kívül

N - Használaton kívül

O - Használaton kívül

P - Használaton kívül

Q - Használaton kívül

R - Használaton kívül

S - Használaton kívül

T - ECU 1 (30 A)

U - Adagolószivattyú (15 A)

V - Üzemanyag-továbbító szivattyú (15 A)
