A vonórúd terhelhetőségének korlátai a vonórúd helyzetétől, a hosszától és a TLT típusától függenek

RXA0084670-UN-19OCT05

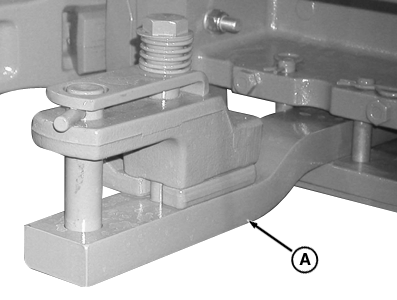

2-es kategóriájú vonórúd

RXA0084672-UN-20OCT05

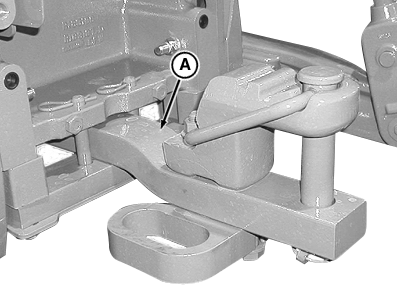

3-as kategóriájú vonórúd

RXA0082198-UN-25JUL05

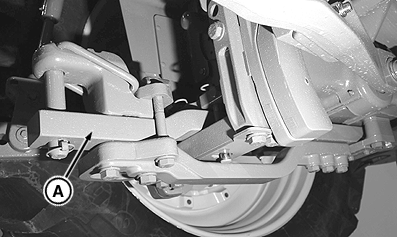

3-as kategóriájú vonórúd és nagy függőleges terhelhetőségű vonórúd tartó

A - Vonórúd

MEGJEGYZÉS: A 2-es kategóriájú vonórúd 33 mm-es (1.3 in.) vonócsapot használnak. A 3-as kategóriájú vonórúd 38 mm-es (1.5 in.) vonócsapot használnak.

Elérhető vonórúd opciók modellenként

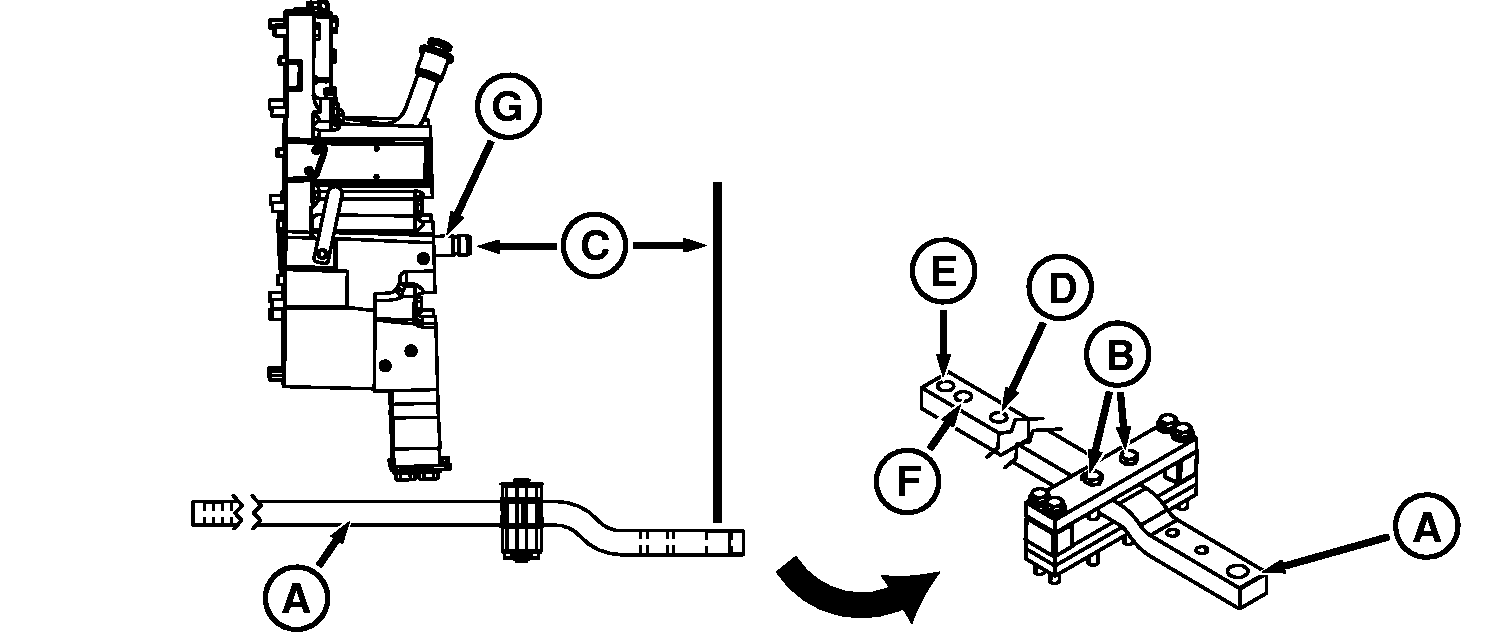

RXA0084666-UN-02NOV05

A - Vonórúd

B - Rögzítő csavarok

C - Méretek

D - Rövid helyzet

E - Hosszú helyzet

F - Középső helyzet

G - Kardántengely

FONTOS: Egyes nehéz munkaeszközök túlzott terhelést okozhatnak a vonórúdon (A). A terhelés a sebesség növekedésével és az egyenetlen talaj miatt nagyban megnőhet. Ne haladja meg a vonórúdon az alábbi táblázatban található, az adott vonórúd hosszra/helyzetre vonatkozó maximális megengedett statikus terhelést.

Vonórúd terhelési korlátai
Vonórúd hossza/helyzete	Méret (C)	Maximális függőleges terhelés — 2-as kategóriájú vonórúd	Maximális függőleges terhelés — 3-as kategóriájú vonórúd	Maximális függőleges terhelés — 3-as kategóriájú HD vonórúd	Mellékhajtás fordulatszám
1 — Rövid/Hátsó furat	254 mm (10 in.)	2268 kg (5000 lb)	2766 kg (6100 lb)	4536 kg (10000 lb)	TLT-hez nem
2 — Közepes/Középső furat	256 mm (14 in.)	1678 kg (3700 lb)	2131 kg (4700 lb)	3493 kg (7700 lb)	540 ford/perc
3 — Hosszú/Mellső furat	406 mm (16 in.)	1430 kg (3150 lb)	1837 kg (4050 lb)	2994 kg (6600 lb)	1000 ford/perc
