A pótkocsi vonófej kezelése

1. MEGJEGYZÉS: Az emelő vonóhorog felemelését és süllyesztését a szelektív vezérlőszelepek, SCV I (B) végzik.


   RXA0109284-UN-10AUG10


   RXA0126830-UN-14JUN12


   RXA0126859-UN-14JUN12

   A - Kar

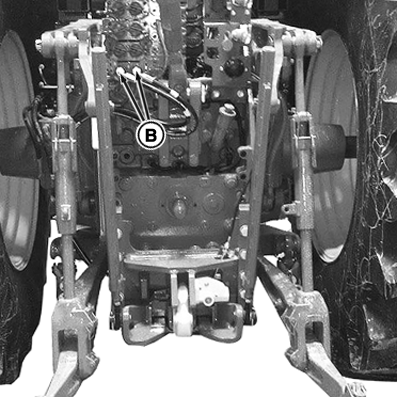

   B - I-es szelep csatlakozója

   C - Illesztőcsap

   D - Horog

   E - Vonórúd

   A vonófej kioldásához emelje fel a hárompont-emelőt, mialatt a kart (A) jobbra húzza, majd süllyessze le a hárompont-emelőt a kívánt mélységre.

---




2. Tolasson vissza a traktorral, és emelje meg a pótkocsi vonófejet, hogy a vonókapcsoló horog beakadjon a pótkocsi vonószemébe!

3. Emelje fel a vonófejet szállítási/rögzített helyzetbe.

4. Ellenőrizze, hogy meggyőződjön a vonófej rögzített helyzetéről. Húzza jobbra a kioldókart. A karnak nem szabad elmozdulnia.

   VIGYÁZAT: Kerülje a testi sérülést és a gép megrongálódását a pótkocsi vonófej használatakor. Mielőtt elindul, ellenőrizze, hogy a vonófej teljesen fel van-e emelve és rögzítve van-e. Az összeérés, vagy akadás elkerülése érdekében állítsa be az oldallengés határolókat, vagy a stabilizátorokat.

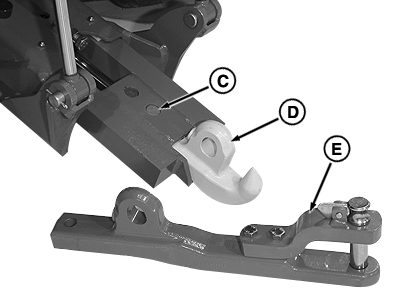

5. A csatlakozó cseréjéhez távolítsa el a csapokat (C) és a horgot (D), majd csúsztassa be a vonórudat (E), és helyezze vissza a csapokat.
