3 az 1-ben vonórendszer

VIGYÁZAT: Kerülje a személyi sérülést. Tartsa távol a kezét és ujjait a vonófej reteszelő mechanizmusától.

RXA0109284-UN-10AUG10

RXA0112499-UN-14DEC10

RXA0112497-UN-14DEC10

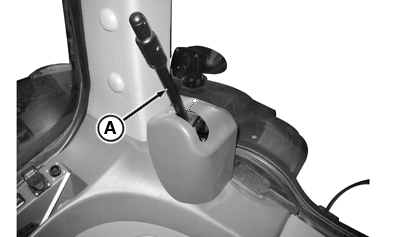

A - Kar (a fülkében)

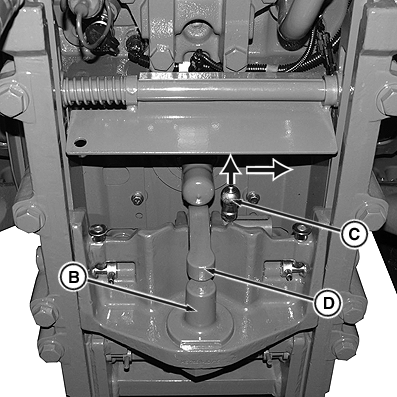

B - Csapos csatlakozó

C - Biztosító kar

D - Rögzítőkar

E - Golyós csatlakozó

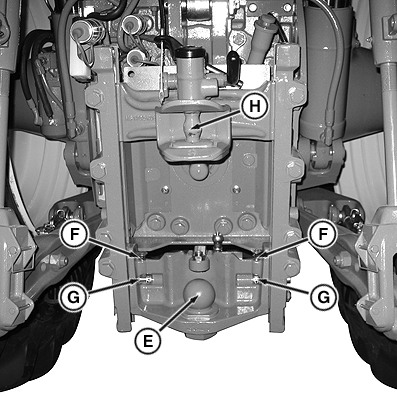

F - Rögzítő csapok

G - Rugós biztosítású csapok

H - Pótkocsi vonófej

A pótkocsi vonófej automatikusan záródik, amikor a pótkocsi vonószeme a vonófejbe csatlakozik, illetve a kioldó kar (A) segítségével kézzel is lezárható.

A csapos csatlakozó (B) vagy a golyós csatlakozó (E) működtetéséhez emelje fel a rögzítőkart (C) és csúsztassa jobbra az emelés rögzítőkarjához (D).

Kapcsolja a csapos csatlakozót (B) vagy a golyós csatlakozót (E) a rögzítő csapok felemelésével (F) és a rugós rögzítőcsapok (G) csúsztatásával. Csúsztassa valamelyik csatlakozót a sínek közé és helyezze vissza a rögzítő csapokat.

FONTOS: Amennyiben 35 mm-es (1,375 in.) TLT-t vagy TLT adaptert használ a 3 az 1-ben vonórendszerrel, szükség lehet a kormányzási szög lehatárolására, hogy megelőzze a TLT hajtás kidörzsölődését, illetve a vonókapcsoló sín sérülését.
