Külső kapcsolók
RXA0112400-UN-21DEC10
SCV szeleptömbre szerelt hátsó hárompont-emelő emelő/süllyesztő kapcsolók
A - Hárompont-emelő külső szeleptömbre épített kapcsoló
A sárvédőtoldat nélküli traktorok esetében a külső kapcsolók (A) a szeleptömbre vannak építve.
VIGYÁZAT: A traktor mozgásából eredő
baleset és károsodás elkerülése érdekében
kapcsolja a hajtóművet PARK helyzetbe, mielőtt
a külső emelő és süllyesztő
kapcsolókat használná. A külső emelő
és süllyesztő kapcsolók használatakor
kerülje a balesetveszélyes pontokat.
Az opcionális sárvédőtoldattal felszerelt traktorokon lehet opcionális emelő (CÖ és leeresztő kapcsoló, a hátsó sárvédőkön. SCV III kinyújtó (A) és behúzó (B) kapcsolók a központi hidraulikus csatolóhoz használhatók. Külső hátsó TLT kapcsoló (E) is használható.
RXA0108234-UN-28JUN10

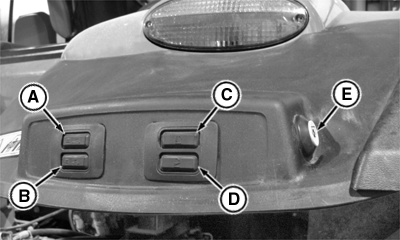

Sárvédőre szerelt hátsó hárompont-emelő kapcsolók
RXA0109659-UN-23AUG10
Mellső hárompont-emelő emelő/süllyesztő kapcsolók
A - Hátsó SCV kinyújtás (ha fel lett szerelve)
B - Hátsó SCV behúzás (ha fel lett szerelve)
C - Hátsó hárompont-emelő emelő kapcsoló
D - Hátsó hárompont-emelő leeresztő kapcsoló
E - Hátsó TLT kapcsoló (ha fel lett szerelve)
F - Mellső hárompont-emelő emelő kapcsoló
G - Mellső hárompont-emelő leeresztő kapcsoló
H - Mellső TLT-kapcsoló (ha van)
A mellső hárompont-emelővel felszerelt traktorok rendelkezhetnek küldő emelő (F) és leeresztő (G) kapcsolóval. A mellső TLT-vel felszerelt traktorok rendelkezhetnek egy külső TLT kapcsolóval (H).|
